SENT Trigger (Single Edge Nibble Transmission)

SENT 觸發可依 Simple Trigger（Enhanced／Fast／Short Start）、Error Trigger（CRC／Pause／Sync 等），或以 Clause Trigger 比對 Slow／Fast Channel 資料樣式。

見 Settings；語句式觸發見 Clause Trigger。

Protocol Decode 說明：SENT

Trigger Settings

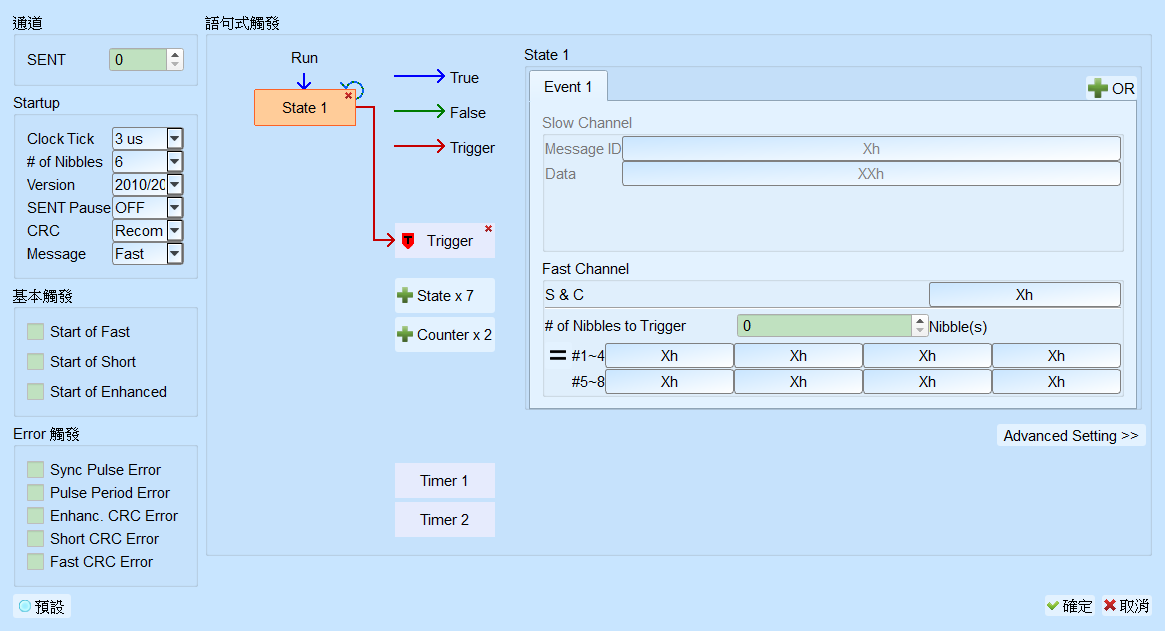

SENT Trigger

SENT Trigger
  • 通道: 設定 SENT 通道。AUX 勾選時欄位啟用（Enable）未勾選。
  • Startup: Tick／Nibble 數／SENT 版本／CRC 版本／Pause／Message Format。Default：Tick 索引 0；Nibble 數索引 5；SENT 版本索引 1；CRC 版本索引 1；Pause 索引 0；Message Format 索引 0。
  • Simple Trigger: Enhanced／Fast／Short Start。勾選時欄位啟用（Enable）。Default 皆為未勾選。
  • Error Trigger: Enhanced／Fast／Short CRC、Pause、Sync Error。勾選時欄位啟用（Enable）。Default 皆為未勾選。
  • Clause Trigger: 詳見 Clause Trigger。
  • 觸發條件設定區: 可設 Slow Channel 的 Message ID／Data，或 Fast Channel 細項。Slow Channel 僅在 Message 為 Short／Enhance 時有效；Fast Channel 僅在 Message 為 Fast 時有效。未用填 X／XXh。
