SMBus Trigger (System Management Bus)

SMBus 觸發可選協定（SMBus／SBS／SPD）、Simple Trigger 訊框事件，或以 Clause Trigger 比對 Address／Command／Data。TravelBus B 系列可選專用 I2C 埠。

Command 顯示方式隨 Protocols Select 改變。見 Settings、Clause Trigger。

Protocol Decode 說明：SMBus

Trigger Settings

SMBus Trigger

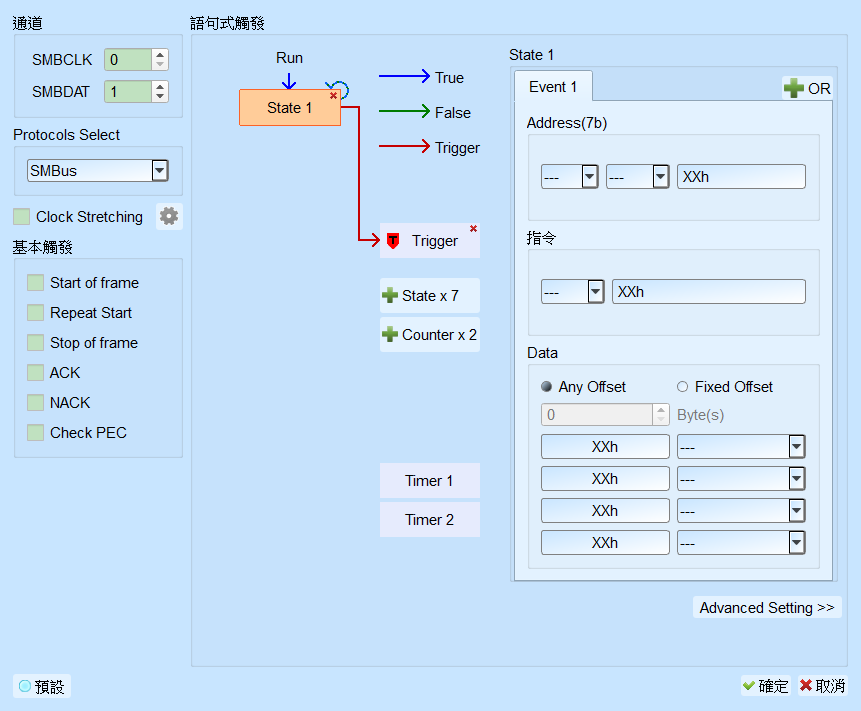

SMBus Trigger（LA）

SMBus Trigger TravelBus

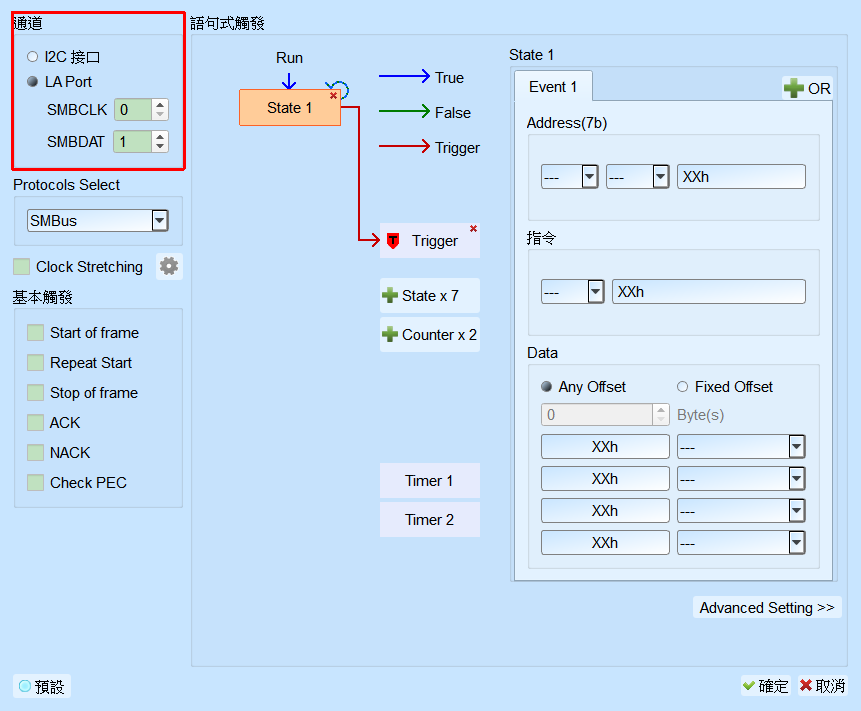

SMBus Trigger（TravelBus；額外通道來源）

因 TravelBus 針對 I2C 設計特殊通道，SMBus 觸發畫面會有額外通道來源選項。

  • 通道: I2C 埠（TravelBus B）或 LA。Default 為 LA 埠。
  • Protocols Select: 觸發 SMBus／SBS／SPD。Default 為索引 0（子選單隱藏）。
  • Simple Trigger: Start／Restart／Stop／ACK／NACK 等。勾選時欄位啟用（Enable）。Default 皆為未勾選。
  • Clause Trigger: 詳見 Clause Trigger。
  • 觸發條件設定區: 於 Address、Command、Data 輸入資料樣式，或保留 X／XXh。
    • Data 最多 4 Bytes；未用填 XXh。十六進制以 h、二進制以 b 結尾。
    • Offset: Any Offset（任意位移符合即觸發）／Fixed Offset（指定位移）。
