SMBus Trigger (System Management Bus)

SMBus 触发可选协议（SMBus／SBS／SPD）、Simple Trigger 帧事件，或以 Clause Trigger 比对 Address／Command／Data。TravelBus B 系列可选专用 I2C 端口。

Command 显示方式随 Protocols Select 改变。见 Settings、Clause Trigger。

Protocol Decode 說明：SMBus

Trigger Settings

SMBus Trigger

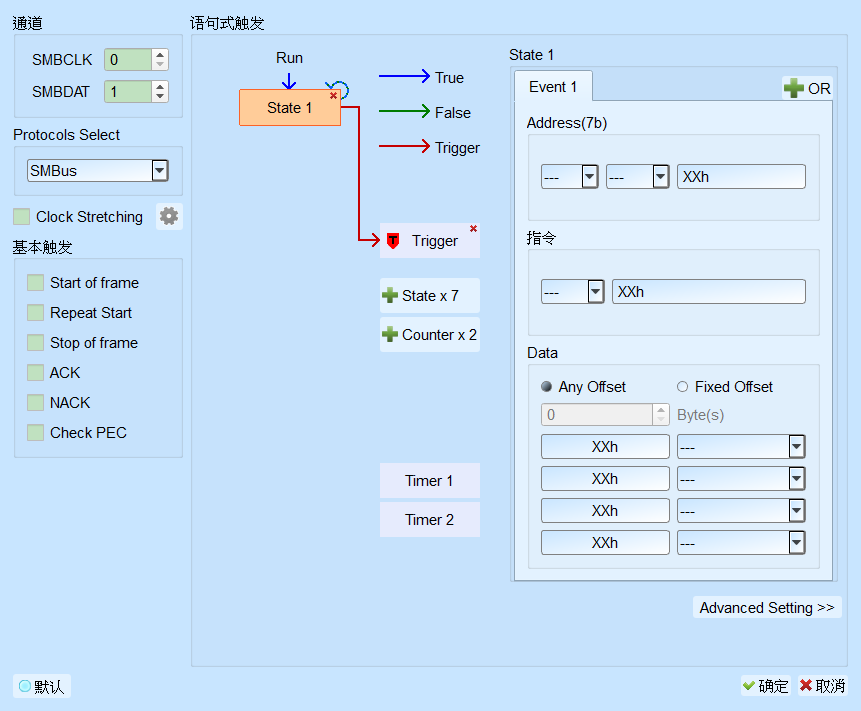

SMBus Trigger（LA）

SMBus Trigger TravelBus

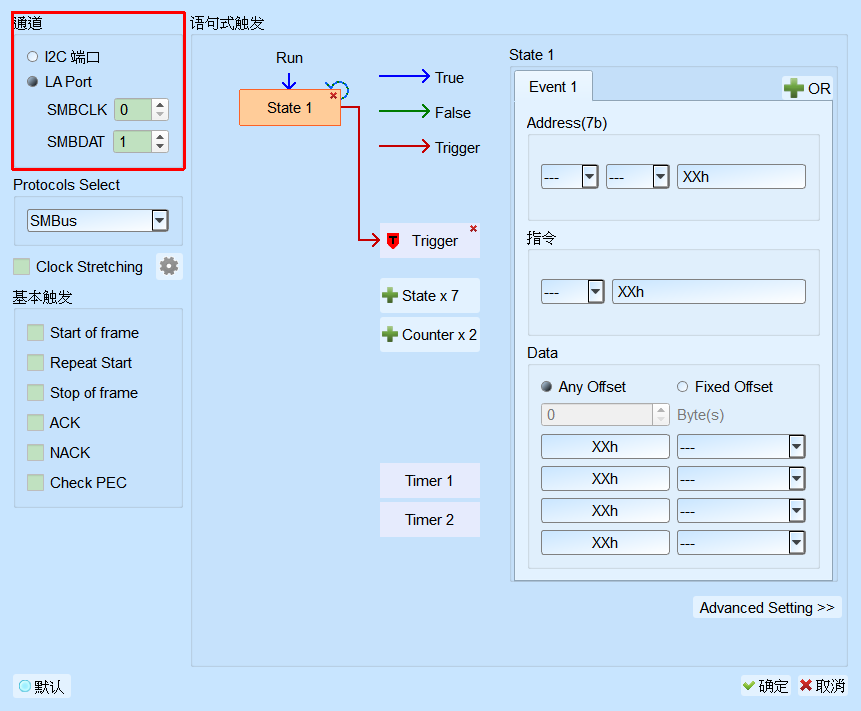

SMBus Trigger（TravelBus；额外通道来源）

因 TravelBus 针对 I2C 设计特殊通道，SMBus 触发画面会有额外通道来源选项。

  • 通道: I2C 端口（TravelBus B）或 LA。Default 為 LA 端口。
  • Protocols Select: 触发 SMBus／SBS／SPD。Default 为索引 0（子菜单隐藏）。
  • Simple Trigger: Start／Restart／Stop／ACK／NACK 等。Default 皆为未勾选。
  • Clause Trigger: 详见 Clause Trigger。
  • 触发条件设置区: 于 Address、Command、Data 输入数据样式，或保留 X／XXh。
    • Data 最多 4 Bytes；未用填 XXh。十六进制以 h、二进制以 b 结尾。
    • Offset: Any Offset／Fixed Offset。
