SPI Trigger (Serial Peripheral Interface)

SPI 觸發依 Clock／CS／Data 通道與 Clause Trigger 資料樣式比對。未使用 CS 時以 Frame guard time 分隔 Frame。

Word Size、Clock／CS 極性或 Output Delay 與裝置不符時可能誤觸或不觸發。見 Settings、Clause Trigger。

Protocol Decode 說明：SPI

Trigger Settings

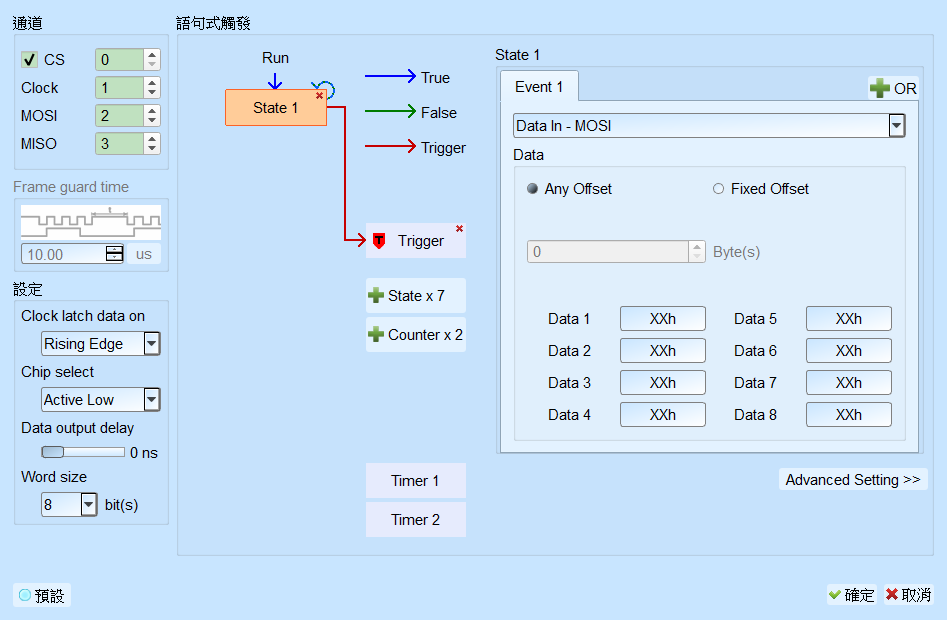

SPI Trigger Settings

• Channel: Clock／CS／Data0／Data1（依模式 2–4 通道）。
• Use CS: 使用 Chip Select。Default 為勾選。
• Frame guard time: 未勾選 CS 時，超過此閒置時間視為下一 Frame。Default 為 10 µs。
• Clock Mode / CS Mode: Default 皆為索引 0。
• Word Size: Default 為 8。
• Data Output Delay: Data Out latch 相對變化緣延遲（最大 75 ns）。Default 為 0。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區: 資料方向與資料樣式（最多 8 Bytes，未用 XXh）。
  • Data 方向: Data In／Data Out（含 Output Delay）／Dual Data／Dual Data（含 Output Delay）。Default 為索引 0（Data In）。
  • Data 樣式: Default 各欄 XXh。
  • Offset: Any Offset（Default）／Fixed Offset（偏移 Default 0）。

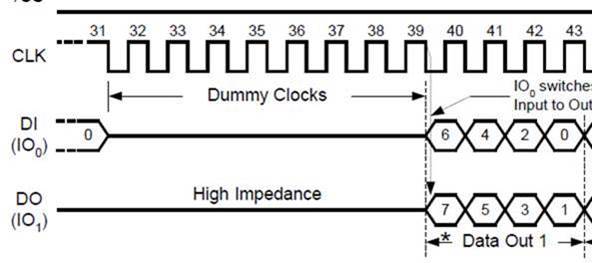

Dual Data 示意
