SPI Trigger (Serial Peripheral Interface)

SPI 触发依 Clock／CS／Data 通道与 Clause Trigger 数据样式比对。未使用 CS 时以 Frame guard time 分隔 Frame。

Word Size、Clock／CS 极性或 Output Delay 与器件不符时可能误触或不触发。见 Settings、Clause Trigger。

Protocol Decode 說明：SPI

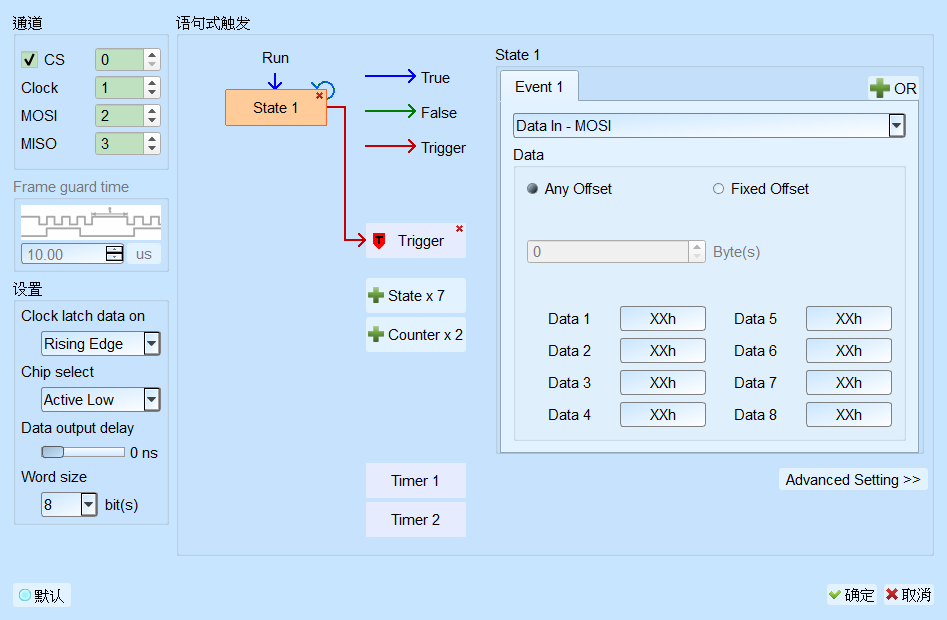

Trigger Settings

SPI Trigger Settings

• Channel: Clock／CS／Data0／Data1（按模式 2–4 通道）。
• Use CS: 使用 Chip Select。Default 为勾选。
• Frame guard time: 未勾选 CS 时，超过此空闲时间视为下一 Frame。Default 为 10 µs。
• Clock Mode / CS Mode: Default 皆为索引 0。
• Word Size: Default 为 8。
• Data Output Delay: Data Out latch 相对变化缘延迟（最大 75 ns）。Default 为 0。
• Clause Trigger: 详见 Clause Trigger。
• 触发条件设置区: 数据方向与数据样式（最多 8 Bytes，未用 XXh）。
  • Data 方向: Data In／Data Out（含 Output Delay）／Dual Data／Dual Data（含 Output Delay）。Default 为索引 0（Data In）。
  • Data 样式: Default 各栏 XXh。
  • Offset: Any Offset（Default）／Fixed Offset（偏移 Default 0）。

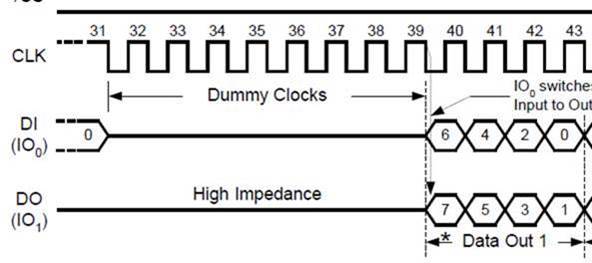

Dual Data 示意
