UART Trigger (Universal Asynchronous Receiver/Transmitter)

UART 触发可根据 Start／End／Break／Parity Error／Stop Bit Error，或以 Clause Trigger 比对 Tx／Rx 数据样式。

Baud Rate、字节设置与实际总线不符时不会触发。TravelBus 有专用 UART 端口。通道前缀见 Settings；语句式触发见 Clause Trigger。

Protocol Decode 說明：UART

Trigger Settings

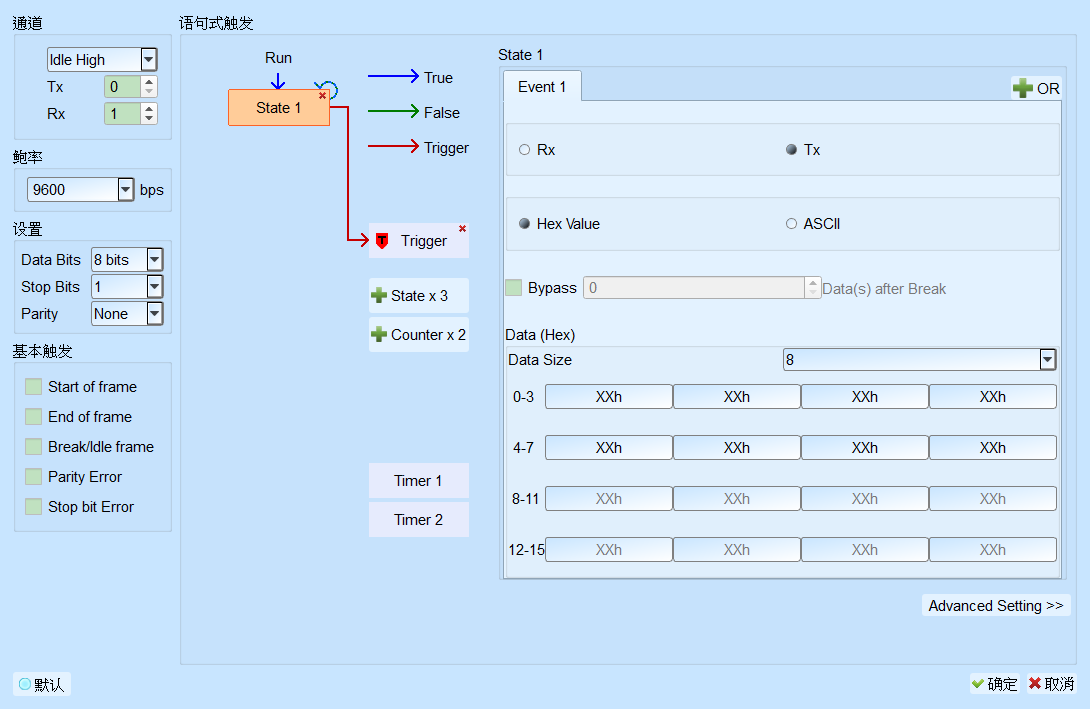

UART Trigger

UART Trigger（LA）

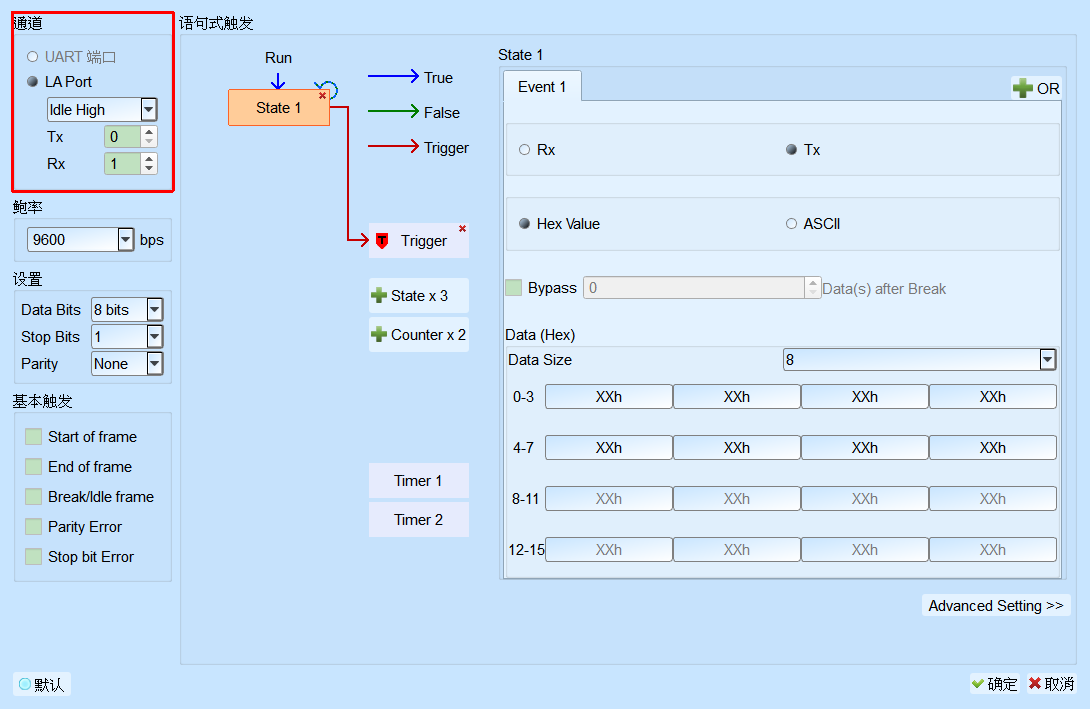

UART Trigger TravelBus

UART Trigger（TravelBus；额外通道来源）
  • Channel: UART 专用端口或 LA 的 Tx／RxLA 端口。
  • Channel Input: 输入极性相关选项。Default 为索引 0。
  • Baud Rate (Data Rate): 传输速率。Default 为 9600。
  • Data Bits: Default 为 8。
  • Parity: Default 为索引 0（None）。
  • Stop Bits: Default 为索引 0（1 Stop）。
  • Simple Trigger: Start／End／Break／Parity Error／Stop Bit Error。Default 皆为未勾选。
  • Clause Trigger: 详见 Clause Trigger。
  • 触发条件设置区: 以数据样式输入 Data；XXh＝Don't care。最多 16 Bytes；指定位移时勾选 Bypass 并输入偏移。
    • Data 样式: Default 为 XXh（宽度随 Data Bits）；数据长度 Default 为 8 frames；Hex；来源 Default 为 Tx。
    • Bypass: Default 为未勾选，偏移 0。
