USB Power Delivery Trigger

USB PD 觸發可依 SOP／EOP 訊框事件、錯誤檢查（SOP／EOP／Chunk／CRC32），或以 Clause Trigger 比對 SOP Sequences、Message Header、Data Object(s) 資料樣式。

Data Rate 與實際匯流排不符時不會觸發。見 Settings、Clause Trigger。

Protocol Decode 說明：USB Power Delivery

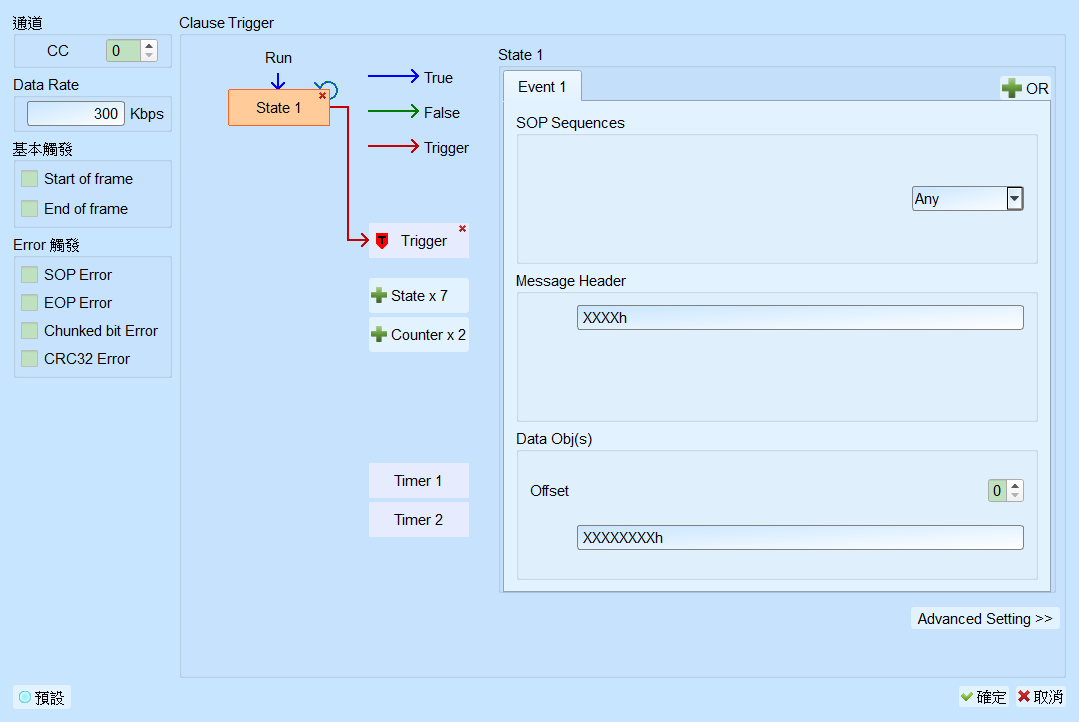

Trigger Settings

USB PD Trigger

• Channel: 設定 CC 通道。
• Data Rate: 傳輸速率（Kbps）。Default 為 300 Kbps。
• Simple Trigger: SOP／EOP。勾選時欄位啟用（Enable）。Default 皆為未勾選。
• Error Trigger: SOP Error／EOP Error／Chunk Error／CRC32 Error。勾選時欄位啟用（Enable）。Default 皆為未勾選。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區（State）: 於 SOP Sequences、Message Header、Data Obj(s) 等欄位輸入資料樣式，或保留 X／XXh／XXXXh／XXXXXXXXh。Data Obj 偏移可設 0～7。
  • SOP Type: Default 為 Any。
  • Message Header／Extended Message Header: Default 為 XXXXh。
  • Data Obj: Default 為 XXXXXXXXh；Data Obj Offset Default 為 0。
  • Extended Data: 各 Byte Default 為 XXh；Offset Default 為 0。
