USB Power Delivery Trigger

USB PD 触发可根据 SOP／EOP 帧事件、错误检查（SOP／EOP／Chunk／CRC32），或以 Clause Trigger 比对 SOP Sequences、Message Header、Data Object(s) 数据样式。

Data Rate 与实际总线不符时不会触发。见 Settings、Clause Trigger。

Protocol Decode 說明：USB Power Delivery

Trigger Settings

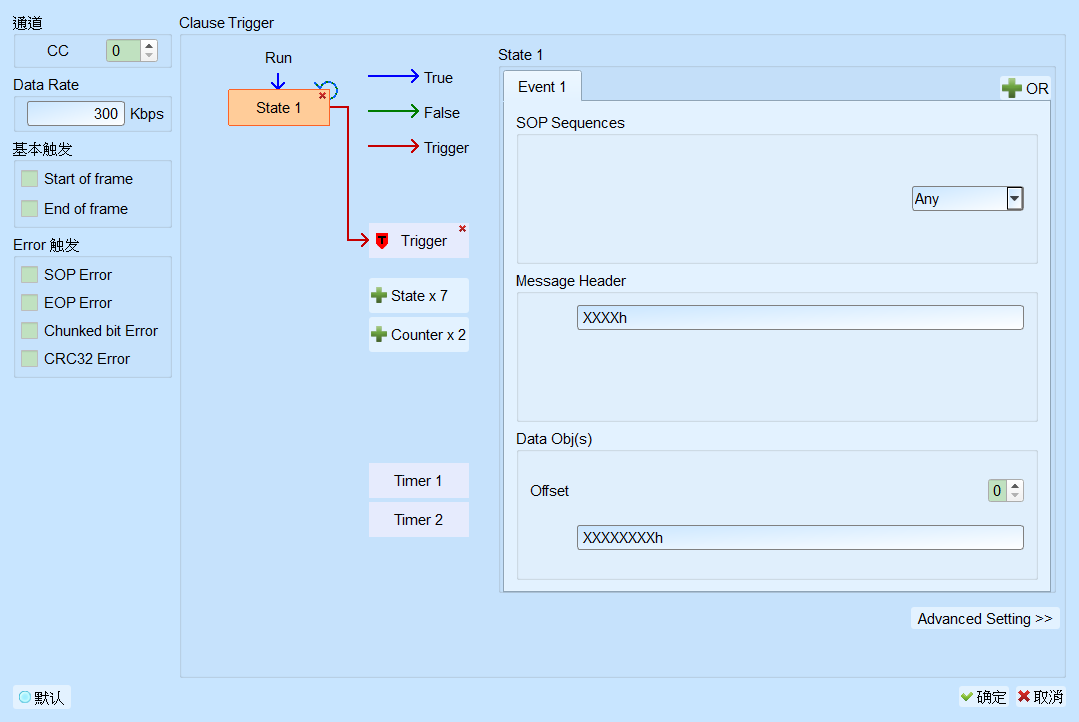

USB PD Trigger

• Channel: 设置 CC 通道。
• Data Rate: 传输速率（Kbps）。Default 为 300 Kbps。
• Simple Trigger: SOP／EOP。勾选时栏位启用（Enable）。Default 皆为未勾选。
• Error Trigger: SOP Error／EOP Error／Chunk Error／CRC32 Error。勾选时栏位启用（Enable）。Default 皆为未勾选。
• Clause Trigger: 详见 Clause Trigger。
• 触发条件设置区（State）: 于 SOP Sequences、Message Header、Data Obj(s) 等栏位输入数据样式，或保留 X／XXh／XXXXh／XXXXXXXXh。Data Obj 偏移可设 0～7。
  • SOP Type: Default 为 Any。
  • Message Header／Extended Message Header: Default 为 XXXXh。
  • Data Obj: Default 为 XXXXXXXXh；Data Obj Offset Default 为 0。
  • Extended Data: 各 Byte Default 为 XXh；Offset Default 为 0。
