USB 1.1 Trigger (Universal Serial Bus)

USB 1.1 觸發可依訊框事件（Start／End of frame、SE0、Bus Idle、Idle State）、錯誤檢查，或以 Clause Trigger 比對 PID／Address／Frame Number／Data 資料樣式。

USB Speed（Full／Low）與實際匯流排不符時不會觸發。見 Settings、Clause Trigger。

Protocol Decode 說明：USB 1.1

Trigger Settings

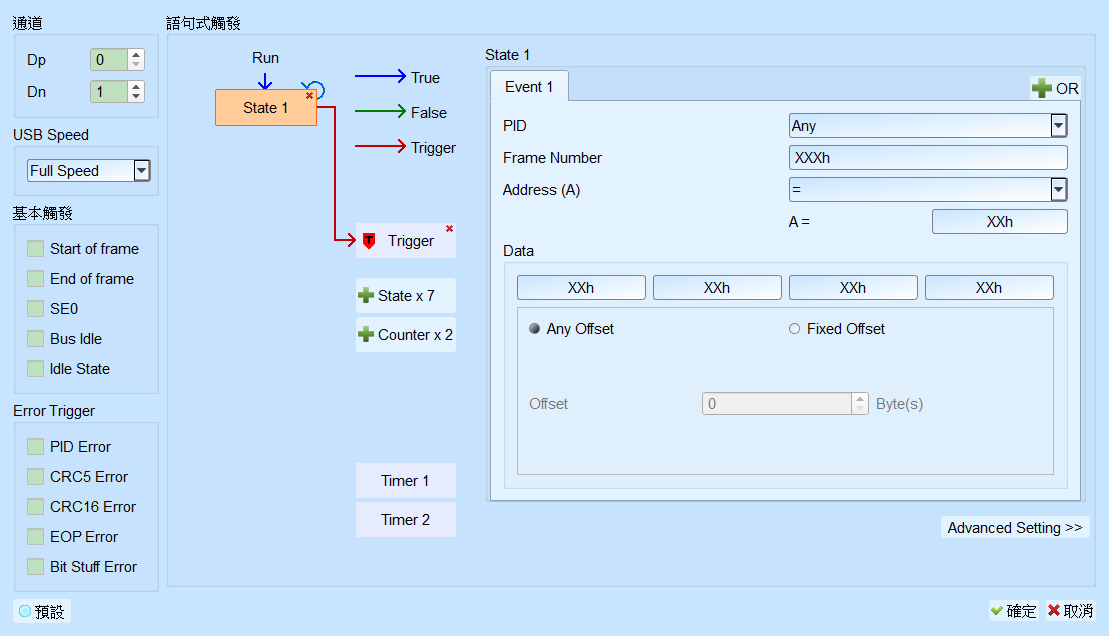

USB 1.1 Trigger

• Channel: 設定 Dp／Dn 通道。
• USB Speed: Full Speed／Low Speed。Default 為 Full Speed。
• Simple Trigger: Start of frame／End of frame／SE0／Bus Idle／Idle State。勾選時欄位啟用（Enable）。Default 皆為未勾選。
• Error Trigger: PID Error／CRC5 Error／CRC16 Error／EOP Error／Bit Stuff Error。勾選時欄位啟用（Enable）。Default 皆為未勾選。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區（State）: 於 PID、Frame Number、Address、Data 等欄位輸入資料樣式，或保留 X／XXh／XXXh。十六進制以 h、二進制以 b 結尾。
  • PID: Default 為 Any。
  • Frame Number: Default 為 XXXh。
  • Address: 可比對範圍（＝／≠／≥／≤／In Range／Not In Range）。Default 為 ＝；Address Default 為 XXh。
  • Data: 最多 4 Bytes；未用填 XXh。
  • Offset: Any Offset（任意位移）／Fixed Offset（指定位移）。Default 為 Any Offset；偏移 0。
