USB 1.1 Trigger (Universal Serial Bus)

USB 1.1 触发可根据帧事件（Start／End of frame、SE0、Bus Idle、Idle State）、错误检查，或以 Clause Trigger 比对 PID／Address／Frame Number／Data 数据样式。

USB Speed（Full／Low）与实际总线不符时不会触发。见 Settings、Clause Trigger。

Protocol Decode 說明：USB 1.1

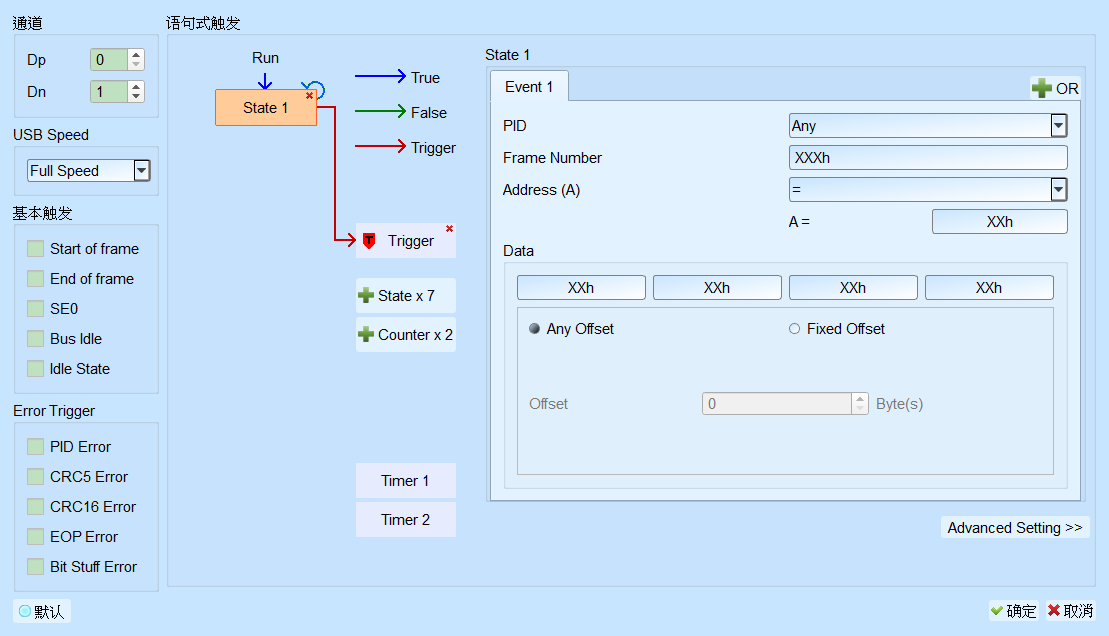

Trigger Settings

USB 1.1 Trigger

• Channel: 设置 Dp／Dn 通道。
• USB Speed: Full Speed／Low Speed。Default 为 Full Speed。
• Simple Trigger: Start of frame／End of frame／SE0／Bus Idle／Idle State。勾选时栏位启用（Enable）。Default 皆为未勾选。
• Error Trigger: PID Error／CRC5 Error／CRC16 Error／EOP Error／Bit Stuff Error。勾选时栏位启用（Enable）。Default 皆为未勾选。
• Clause Trigger: 详见 Clause Trigger。
• 触发条件设置区（State）: 于 PID、Frame Number、Address、Data 等栏位输入数据样式，或保留 X／XXh／XXXh。十六进制以 h、二进制以 b 结尾。
  • PID: Default 为 Any。
  • Frame Number: Default 为 XXXh。
  • Address: 可比对范围（＝／≠／≥／≤／In Range／Not In Range）。Default 为 ＝；Address Default 为 XXh。
  • Data: 最多 4 Bytes；未用填 XXh。
  • Offset: Any Offset（任意位移）／Fixed Offset（指定位移）。Default 为 Any Offset；偏移 0。
