10BASE-T1S Trigger

10BASE-T1S 触发可根据帧事件／错误检查，或以 Clause Trigger（语句式触发）比对 Destination／Source Address、Ethertype／Length 与 Data。物理层为单对 差分 线路。

TravelBus 有针对 10BASE-T1 的专用通道；选 LA 时请确认 Data 接线。通道前缀见 Settings；语句式触发见 Clause Trigger。

Protocol Decode 說明：10BASE-T1S

Trigger Settings

10BASE-T1S Trigger

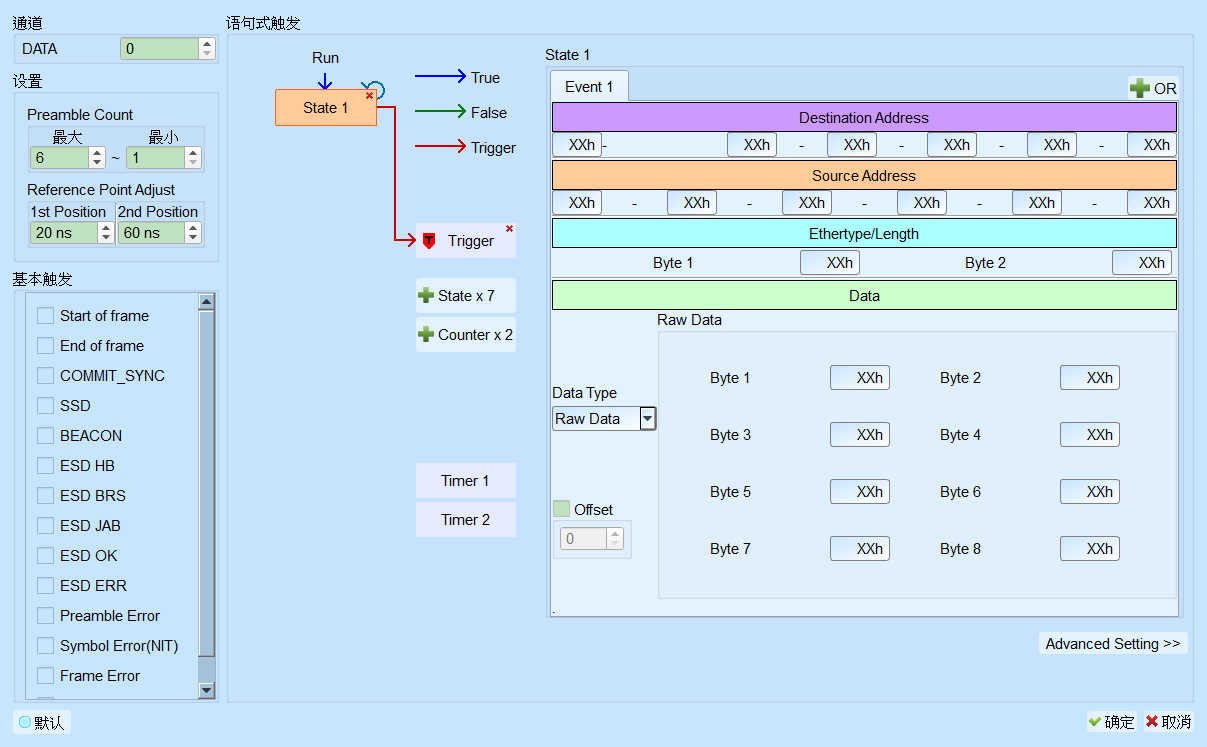

10BASE-T1S Trigger（LA）

10BASE-T1S Trigger TravelBus

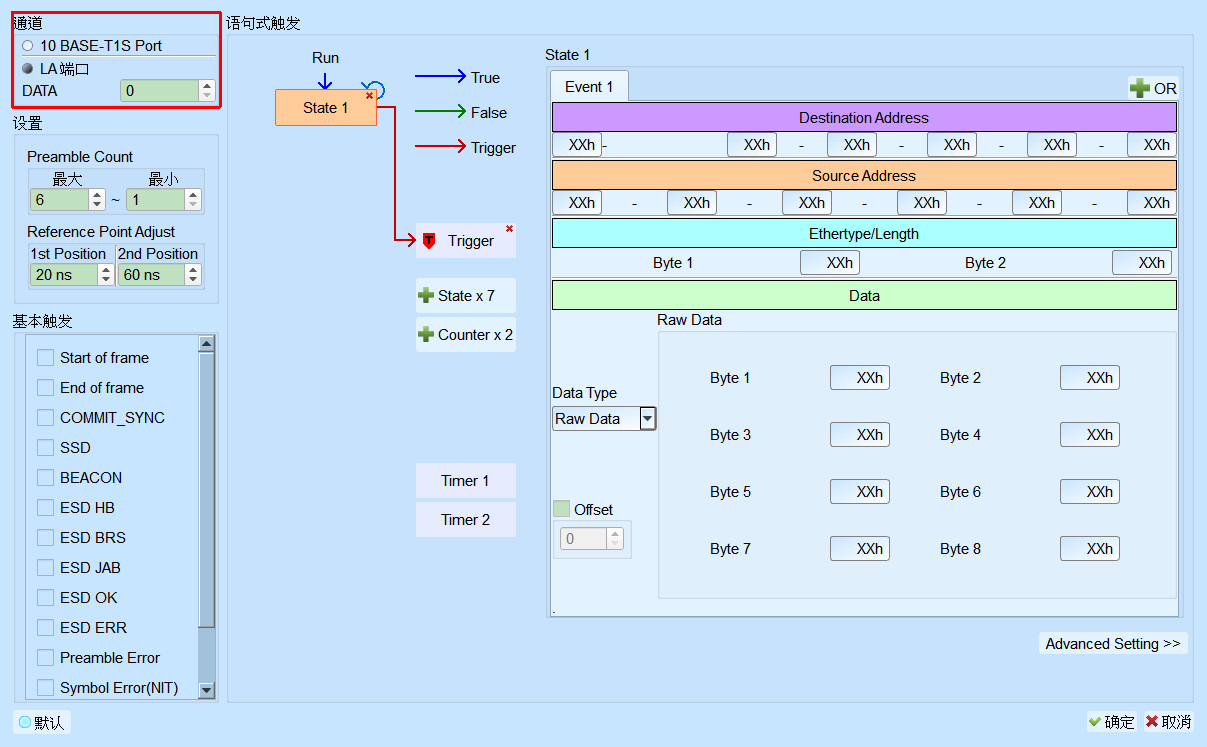

10BASE-T1S Trigger（TravelBus；额外通道来源）

因 TravelBus 针对 10BASE-T1 设计特殊通道，触发画面会有额外通道来源选项。

  • Channel: 专用端口（TravelBus）或 LA 的 Data 通道。Default 為 LA 端口。
  • Preamble Count: Preamble 数量上下限。Default 下限 1、上限 6。
  • Reference Point Adjust: 逻辑电平判断参考点（第 1／第 2 位置）。Default 为 20／60。
  • Simple Trigger: Start／End／Beacon／Commit、ESD（BRS／ERR／HB／OK／JAB）、Preamble Error／SSD、Frame／CRC／Symbol Error 等。Default 皆为未勾选。
  • Clause Trigger: 详见 Clause Trigger。
  • 触发条件设置区: 于 Destination Address、Source Address、Ethertype／Length、Data 输入数据样式；XXh＝Don't care。
    • Address／Ethertype／Data: Default 皆为 XXh（Data 最多 8 Bytes）。
    • Data Type: Default 为索引 0（一般 Data）。
    • Offset: 勾选 Fixed Offset 时栏位启用（Enable）偏移。Default 为未勾选，偏移 0。
