LIN Trigger (Local Interconnect Network)

LIN 触发可根据帧事件、Checksum／错误条件，或以 Clause Trigger 比对 ID、Parity、Data Length、Data 等数据样式（X／XXh＝Don't care）。选 LIN 2.2 时可指定 Data Length。

Data Rate 或 checksum 模式不符时可能不触发。见 Settings、Clause Trigger。

Protocol Decode 說明：LIN

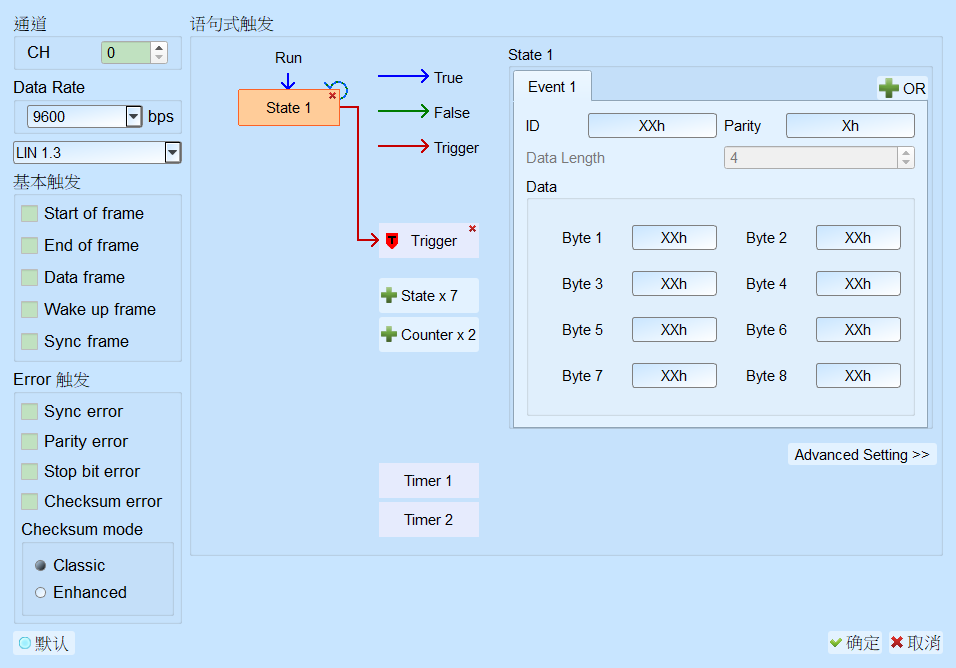

Trigger Settings

LIN Trigger Settings

• 通道: 设置 LIN 通道。
• Data Rate: Default 为 9600。
• Checksum 模式: Default 为 Classic。
• Simple Trigger: 特定 frame 触发。Default 各项为未勾选。
• Error Trigger: Checksum／Sync／Stop／Parity 等错误。Default 各项为未勾选。
• Clause Trigger: 详见 Clause Trigger。
• 触发条件设置区: 于 ID、Parity、Data Length、Data 输入条件或保留 X。LIN 2.2 可指定 Data Length。
