HyperBus Trigger

HyperBus 觸發可依 Start of frame，或以 Clause Trigger（語句式觸發）比對 Command／Address 與 Data。請正確設定匯流排寬度、Mode 與 Latency。

見 Settings、Clause Trigger。

Protocol Decode 說明：HyperBus

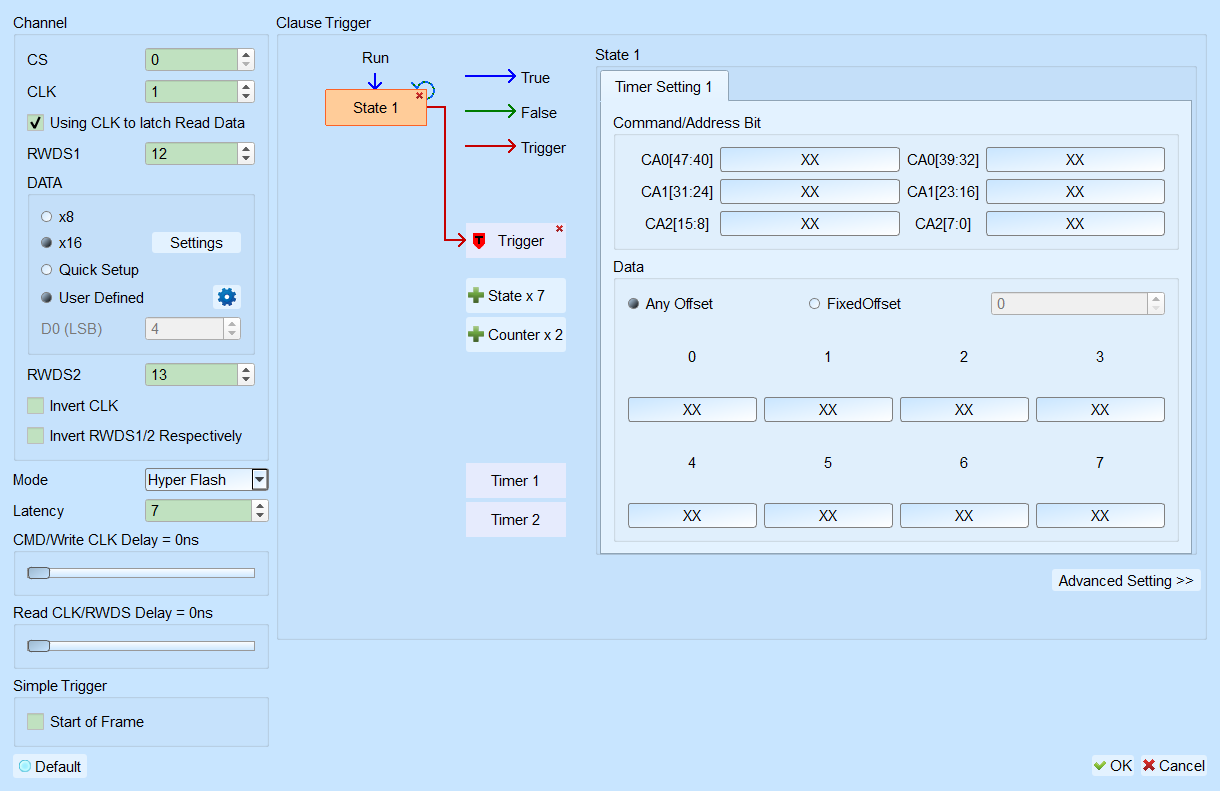

Trigger Settings

HyperBus Trigger

• Channel: 設定 CS、CLK、RWDS1／RWDS2 與 Data 通道（編號略）。
  • Using CLK to latch Read Data: 以 CLK Latch Read Data。勾選時相關選項欄位啟用（Enable）。
  • DATA 寬度: x8／x16。Default 為 x16。
  • 快速設定／User Defined: 快速批次設定 Data 通道，或自訂每一 bitUser Defined。
  • Settings: Data Arrangement 格式（彈出視窗）。
  • Invert CLK／Invert RWDS: 反向 CLK 或 RWDS1／2。勾選時欄位啟用（Enable）。
• Mode: Hyper Flash／Hyper RAM。Default 為 Hyper Flash。
• Latency: Latency Sample Point 數量。Default 為 7。
• CMD／Write CLK Delay、Read CLK／RWDS Delay: 設定 Delay 時間。
• Simple Trigger: Start of frame。勾選時欄位啟用（Enable）。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區: 於 Command／Address Bit、Data 輸入資料樣式；未指定填 XX（Don't care）。
  • Command／Data: Default 各欄為 XX。
  • Offset: Any Offset／Fixed Offset。Default 為 Any Offset，偏移 0。Fixed Offset 勾選時偏移欄欄位啟用（Enable）。
