I2S Trigger (Inter-Integrated Circuit Sound)

I2S 觸發可依音訊資料樣式（Data Match）、緣／突波／Mute／Clip，或以 Timing Violation 檢查時序。需 SCK／WS／SD 三通道。

Timing Violation 僅在硬體取樣率為 200 MHz 時可用。見 Settings。

Protocol Decode 說明：I2S

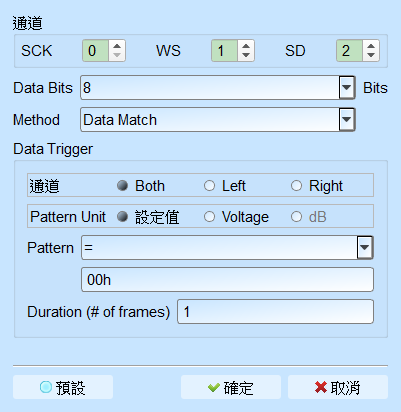

Trigger Settings

I2S Trigger

• 通道: I2S 需三個通道組成一組（SCK、WS、SD）。
• Data Bits: 觸發資料位元數 1–32（常見 8／12／16／24／32）。Default 索引為 0。
• 觸發方式（Method）: Default 索引為 0（Data Match）。切換 Method 時相關參數欄會欄位啟用（Enable）或欄位停用（Disable）。
  • Data Match: 音訊資料值比對，符合即觸發。Pattern A／B Default 為 00h。
  • Rising Edge: 同聲道連續兩筆，後值較大且差值超出設定時觸發。
  • Falling Edge: 同聲道連續兩筆，後值較小且差值超出設定時觸發。
  • Glitch: 突然上升／下降後立刻反向形成突波，幅度超過設定即觸發。
  • Mute: 設定值為 P 時，訊號 X 在 −P < X < +P 範圍內觸發。
  • Clip: 設定值為 P 時，訊號 X 在 −P < X ∪ +P > X 範圍內觸發。
  • Timing Violation: 六種時序條件任一符合即觸發；僅 200 MHz Sample Rate 可用。Default：Setup 0、Hold 100、Period Min／Max 360／440、Duty Min／Max 160／160。
• 觸發參數: 聲道 Default 為 Both；比較條件 Default 索引為 0；Duration Default 為 1；Full-scale Voltage Default 為 2000；Pattern 單位 Default 為 Value；Master／Slave Default 為 Master；Pass Count Default 為 0。
