Mini/Micro LED Trigger

Mini／Micro LED 觸發可依 Clause Trigger（語句式觸發）比對 Command（DCLK edge count）與 Data 樣式。請正確設定 DCLK Rate、倍率與 Latch。

見 Settings、Clause Trigger。

Protocol Decode 說明：Mini/Micro LED

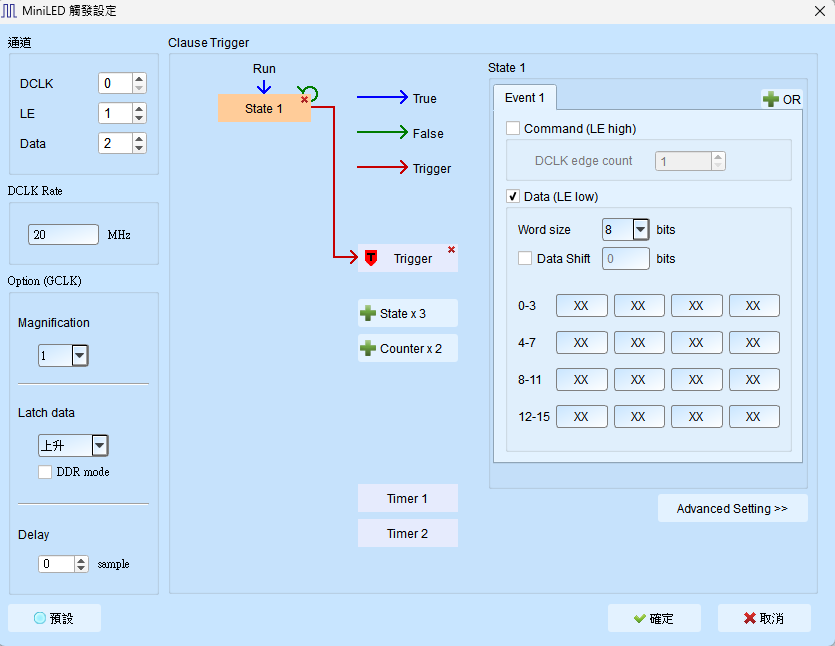

Trigger Settings

Mini/Micro LED Trigger

• Channel: 設定 DCLK、LE、Data 通道（編號略）。
• DCLK Rate: DCLK 速率（MHz）。Default 為 20。
• Option (GCLK):
  • Magnification: 模擬 CLK 相對 DCLK 的倍率（1／2／4／8）。Default 為 1。
  • Latch Data: Rising／Falling。Default 為 Rising。勾選 DDR mode 時此欄欄位停用（Disable）。
  • DDR mode: 雙邊緣取樣。勾選時欄位啟用（Enable） DDR 行為並停用 Latch 選擇。Default 為未勾選。
  • Delay: Delay（sample）。Default 為 0。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區: Command 輸入 DCLK edge count；Data 以資料樣式輸入，未指定填 XX。
  • Command: 勾選時欄位啟用（Enable）。Default 為未勾選；edge count Default 1。
  • Data: 勾選時欄位啟用（Enable）。Default 為勾選；Size Default 索引 0（8-bit 寬）；各欄 Default XX；Shift Default 0（未勾選）。
