BiSS-C Trigger (Bidirectional Serial Synchronous interface)

BiSS-C 觸發可依訊框起迄、CRC 錯誤，或以 Clause Trigger（語句式觸發）比對 CTS／IDS／CMD／IDL 與 Data。通道為 MA／SLO。

見 Settings、Clause Trigger。

Protocol Decode 說明：BiSS-C

Trigger Settings

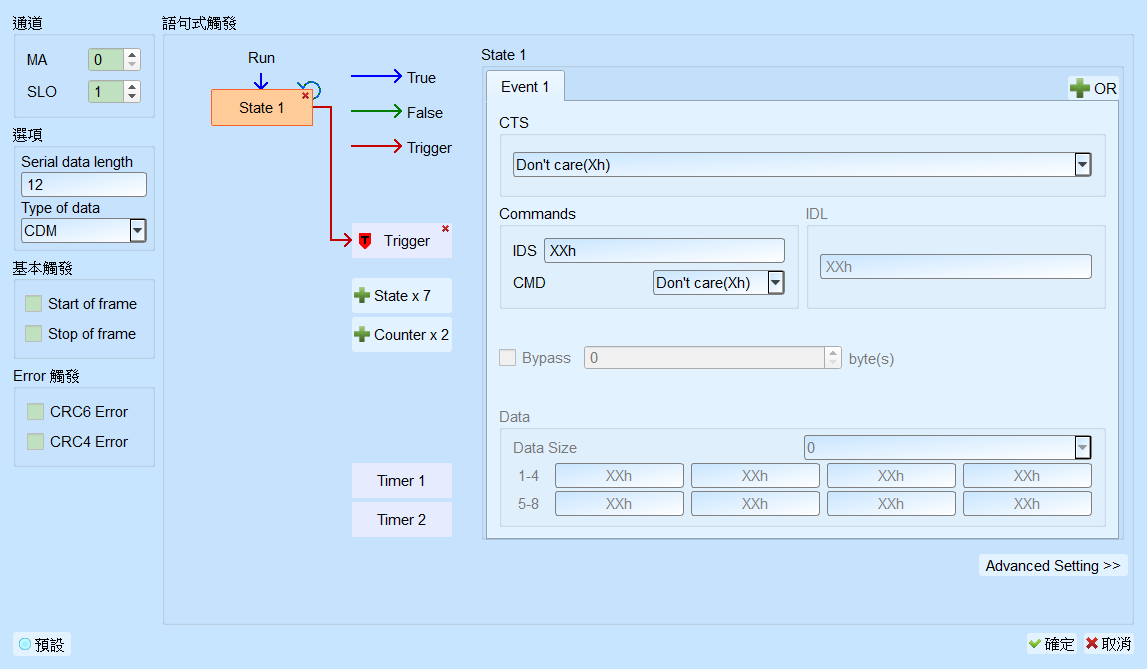

BiSS-C Trigger

• Channel: 設定 MA／SLO 通道（編號略）。
• Serial data length: SCD 位元長度（最大 255）。Default 為 12。
• Type of data: CDM／CDS 封包類型。Default 為 CDM。
• Simple Trigger: Start of frame／End of frame。Default 皆為未勾選。
• Error Trigger: CRC6 Error／CRC4 Error。Default 皆為未勾選。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區: 於 CTS 選擇 Commands 或 Register Communication 後，以資料樣式輸入 IDS／CMD／IDL／Data；XXh＝Don't care。
  • CTS／CMD／IDS／IDL: Default CTS／CMD 為 Don't care；IDS／IDL 為 XXh。
  • Data: Default 各欄為 XXh；Data Size Default 為 0。
  • Bypass: 勾選時欄位啟用（Enable）偏移。Default 為未勾選，偏移 0。
