BiSS-C Trigger (Bidirectional Serial Synchronous interface)

BiSS-C 触发可根据帧起止、CRC 错误，或以 Clause Trigger（语句式触发）比对 CTS／IDS／CMD／IDL 与 Data。通道为 MA／SLO。

见 Settings、Clause Trigger。

Protocol Decode 說明：BiSS-C

Trigger Settings

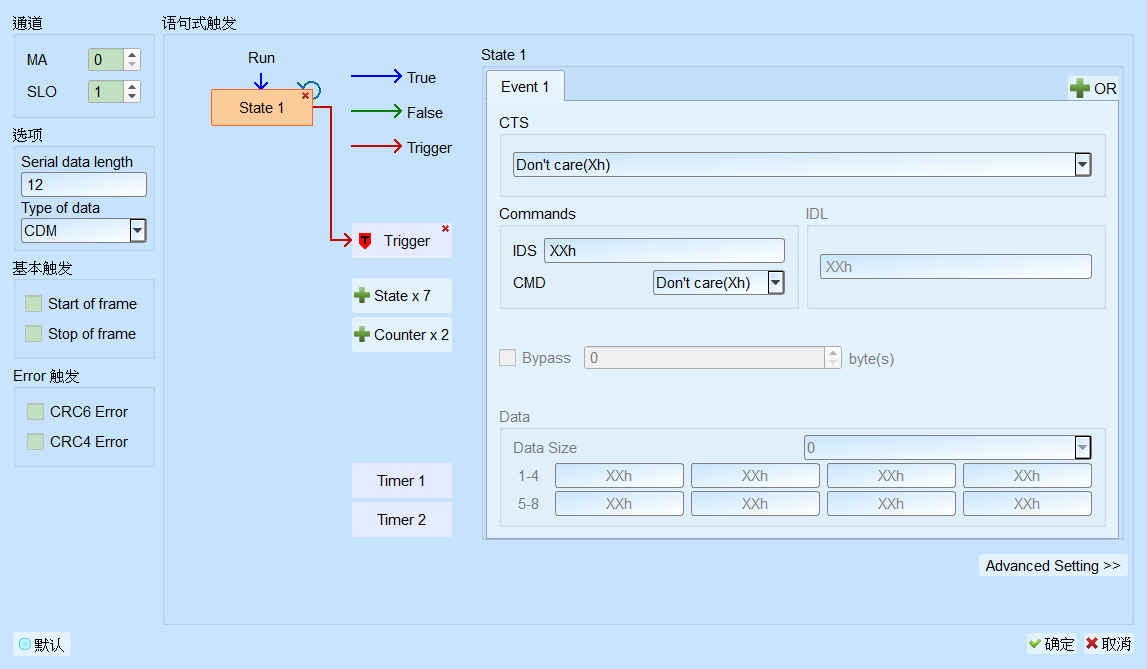

BiSS-C Trigger

BiSS-C Trigger
  • Channel: 设置 MA／SLO 通道（编号略）。
  • Serial data length: SCD 比特长度（最大 255）。Default 为 12。
  • Type of data: CDM／CDS 包类型。Default 为 CDM。
  • Simple Trigger: Start of frame／End of frame。Default 皆为未勾选。
  • Error Trigger: CRC6 Error／CRC4 Error。Default 皆为未勾选。
  • Clause Trigger: 详见 Clause Trigger。
  • 触发条件设置区: 于 CTS 选择 Commands 或 Register Communication 后，以数据样式输入 IDS／CMD／IDL／Data；XXh＝Don't care。
    • CTS／CMD／IDS／IDL: Default CTS／CMD 为 Don't care；IDS／IDL 为 XXh。
    • Data: Default 各栏为 XXh；Data Size Default 为 0。
    • Bypass: 勾选时栏位启用（Enable）偏移。Default 为未勾选，偏移 0。
