DALI Trigger (Digital Addressable Lighting Interface)

點擊工具列「DALI 2 通訊協定觸發」開啟設定。可依 Simple Trigger 訊框事件，或以 Clause Trigger 選定類型（102／103）、命令種類（short／group／broadcast／response／special），並設定 CMD 或自訂 Address／Data／Opcode byte。

Data Rate Default 為 1200。見 Settings、Clause Trigger。

Protocol Decode 說明：DALI

Trigger Settings

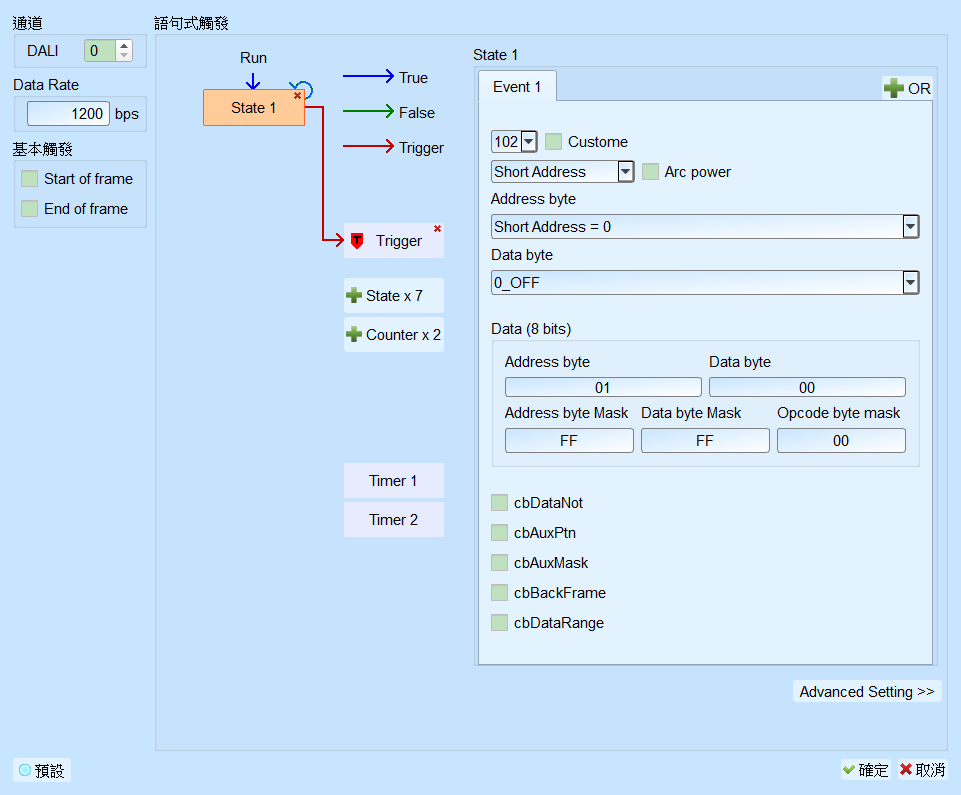

DALI Trigger

DALI Trigger Settings
  • 通道: 設定 DALI 通道。
  • Data Rate: Default 為 1200。
  • Simple Trigger: Start of frame／End of frame。勾選時欄位啟用（Enable）。Default 皆為未勾選。
  • Clause Trigger: 詳見 Clause Trigger。
  • 觸發條件設定區: 類型（102、103）、命令種類，以及 CMD／自訂 Address byte、Data byte、Opcode byte。
