DALI Trigger (Digital Addressable Lighting Interface)

点击工具栏「DALI 2 通信协议触发」打开设置。可根据 Simple Trigger 帧事件，或以 Clause Trigger 选定类型（102／103）、命令种类（short／group／broadcast／response／special），并设置 CMD 或自定义 Address／Data／Opcode byte。

Data Rate Default 为 1200。见 Settings、Clause Trigger。

Protocol Decode 說明：DALI

Trigger Settings

DALI Trigger

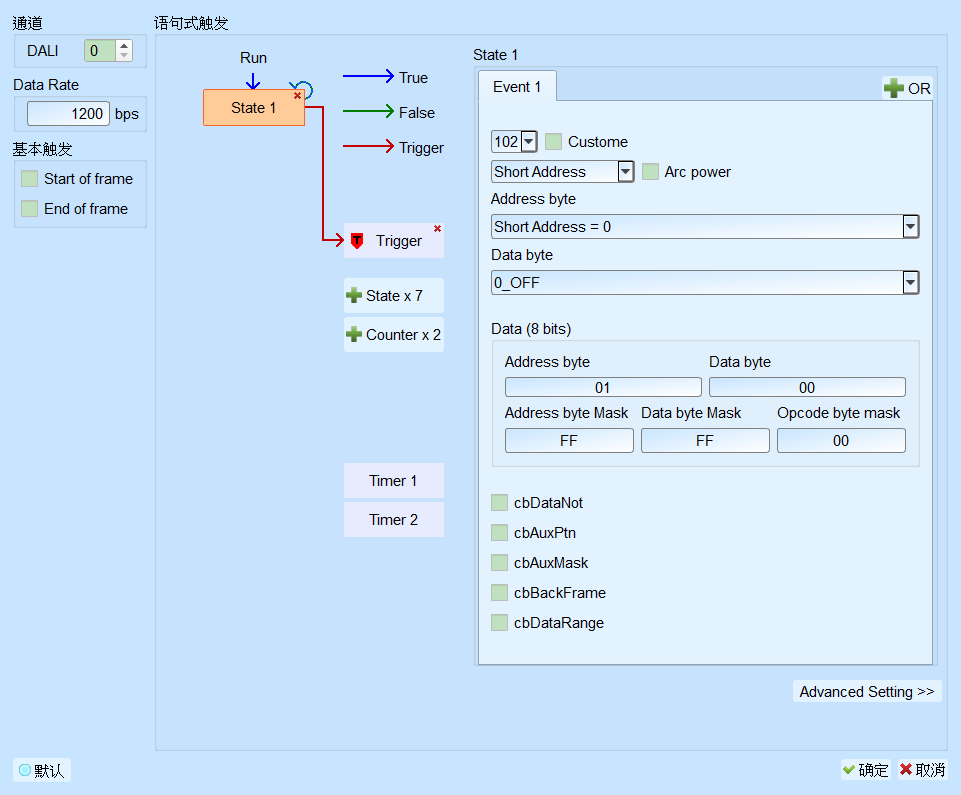

DALI Trigger Settings
  • 通道: 设置 DALI 通道。
  • Data Rate: Default 为 1200。
  • Simple Trigger: Start of frame／End of frame。勾选时栏位启用（Enable）。Default 皆为未勾选。
  • Clause Trigger: 详见 Clause Trigger。
  • 触发条件设置区: 类型（102、103）、命令种类，以及 CMD／自定义 Address byte、Data byte、Opcode byte。
