eSPI Trigger (Enhanced Serial Peripheral Interface)

eSPI 觸發可依格式／Opcode／Response／Status／CRC 錯誤，或以 Clause Trigger（語句式觸發）比對 Command／Response 與 Data。

見 Settings、Clause Trigger。

Protocol Decode 說明：eSPI

Trigger Settings

eSPI Trigger

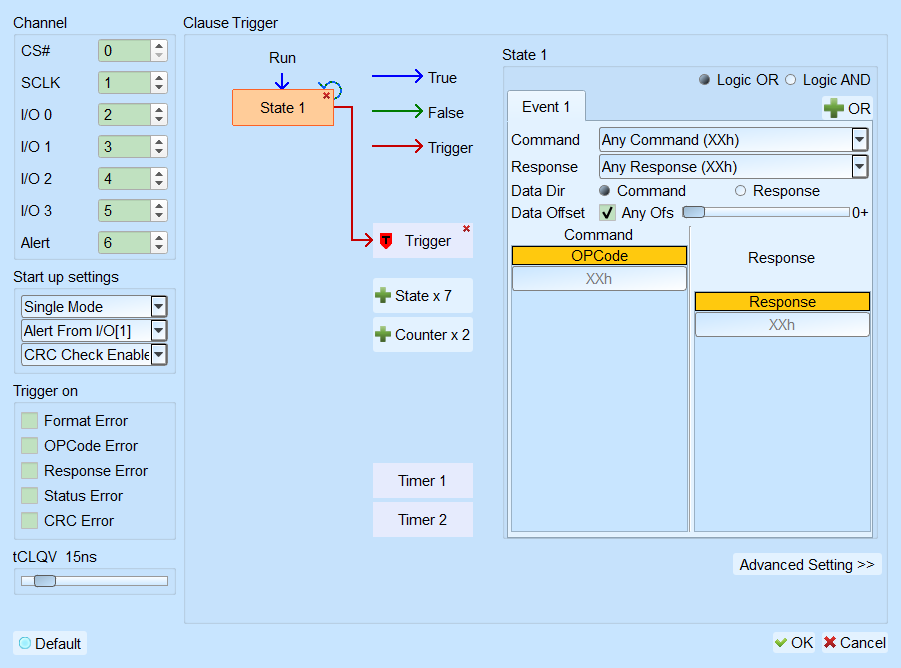

• Channel: 設定 CS／CLK／IO／Alert 等通道（編號略）。
• Start up settings: 啟動時 I／O、Alert、CRC Default 行為。
  • IO Mode: Single／Dual／Quad。Default 為 Single Mode。
  • Alert Mode: Alert From I／O[1]／Alert Pin。Default 為 Alert From I/O[1]。
  • CRC Mode: CRC Check Enable／Disable。Default 為 CRC Check Enable。
• tCLQV: Output Valid 時間。Default 為 15 ns。
• Trigger on (Error): Opcode／Format／Response／CRC／Status Error。Default 皆為未勾選。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區: 依 Opcode／Response 類型組合欄位，以資料樣式輸入；XXh＝Don't care。
  • Data Dir: 比對 Command 或 Response 中的 Data。Default 為 Command 側。
  • Opcode／Response: Default 皆為索引 0。
  • Data Offset: Any Offset 勾選時於訊框內搜尋樣式；未勾選則自訊框開頭依序比對。Default 為勾選 Any Offset，偏移 0。

eSPI 觸發條件：Data Dir／Data Offset

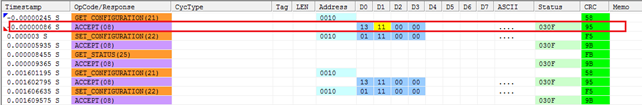

未勾選 Any Offset 時，自訊框開頭依 Byte 順序比對（例如 D0＝13h 只比對第一個 Byte）。勾選 Any Offset 時，依所填連續 Byte 樣式在訊框中搜尋（例如 D0＝XXh、D1＝11h，找第二個 Byte 為 11h 的位置）。
