eSPI Trigger (Enhanced Serial Peripheral Interface)

eSPI 触发可根据格式／Opcode／Response／Status／CRC 错误，或以 Clause Trigger（语句式触发）比对 Command／Response 与 Data。

见 Settings、Clause Trigger。

Protocol Decode 說明：eSPI

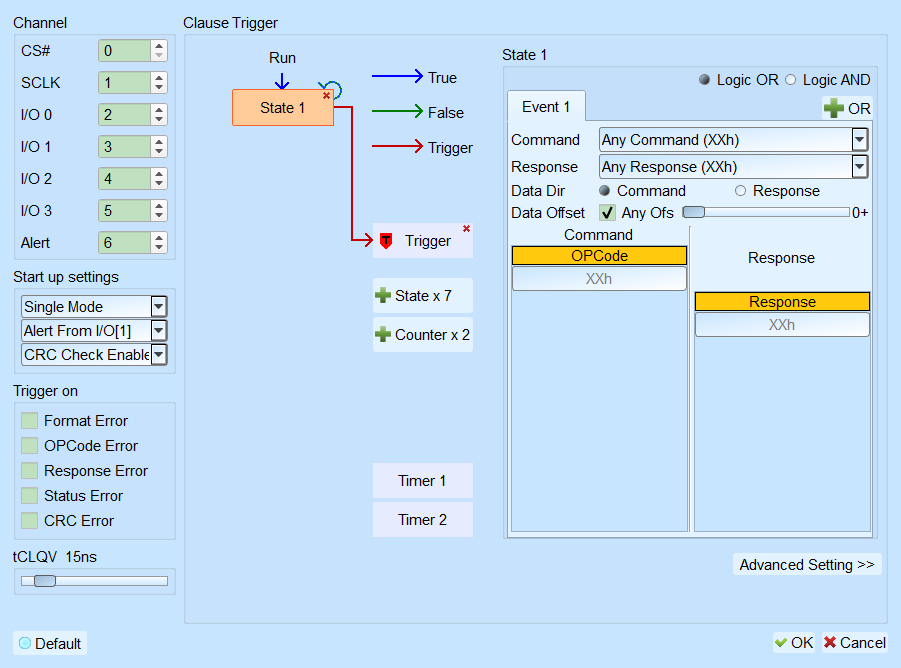

Trigger Settings

eSPI Trigger

• Channel: 设置 CS／CLK／IO／Alert 等通道（编号略）。
• Start up settings: 启动时 I／O、Alert、CRC 默认行为。
  • IO Mode: Single／Dual／Quad。Default 为 Single Mode。
  • Alert Mode: Alert From I／O[1]／Alert Pin。Default 为 Alert From I/O[1]。
  • CRC Mode: CRC Check Enable／Disable。Default 为 CRC Check Enable。
• tCLQV: Output Valid 时间。Default 为 15 ns。
• Trigger on (Error): Opcode／Format／Response／CRC／Status Error。Default 皆为未勾选。
• Clause Trigger: 详见 Clause Trigger。
• 触发条件设置区: 依 Opcode／Response 类型组合栏位，以数据样式输入；XXh＝Don't care。
  • Data Dir: 比对 Command 或 Response 中的 Data。Default 为 Command 侧。
  • Opcode／Response: Default 皆为索引 0。
  • Data Offset: 勾选 Any Offset 时在帧内搜索样式；未勾选则自帧开头依序比对。Default 为勾选 Any Offset，偏移 0。

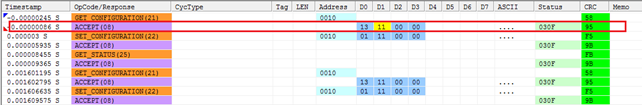

eSPI 触发条件：Data Dir／Data Offset

未勾选 Any Offset 时，自帧开头依 Byte 顺序比对（例如 D0＝13h 只比对第一个 Byte）。勾选 Any Offset 时，依所填连续 Byte 样式在帧中搜索（例如 D0＝XXh、D1＝11h，找第二个 Byte 为 11h 的位置）。
