HyperBus Trigger

HyperBus 触发可根据 Start of frame，或以 Clause Trigger（语句式触发）比对 Command／Address 与 Data。请正确设置总线宽度、Mode 与 Latency。

见 Settings、Clause Trigger。

Protocol Decode 說明：HyperBus

Trigger Settings

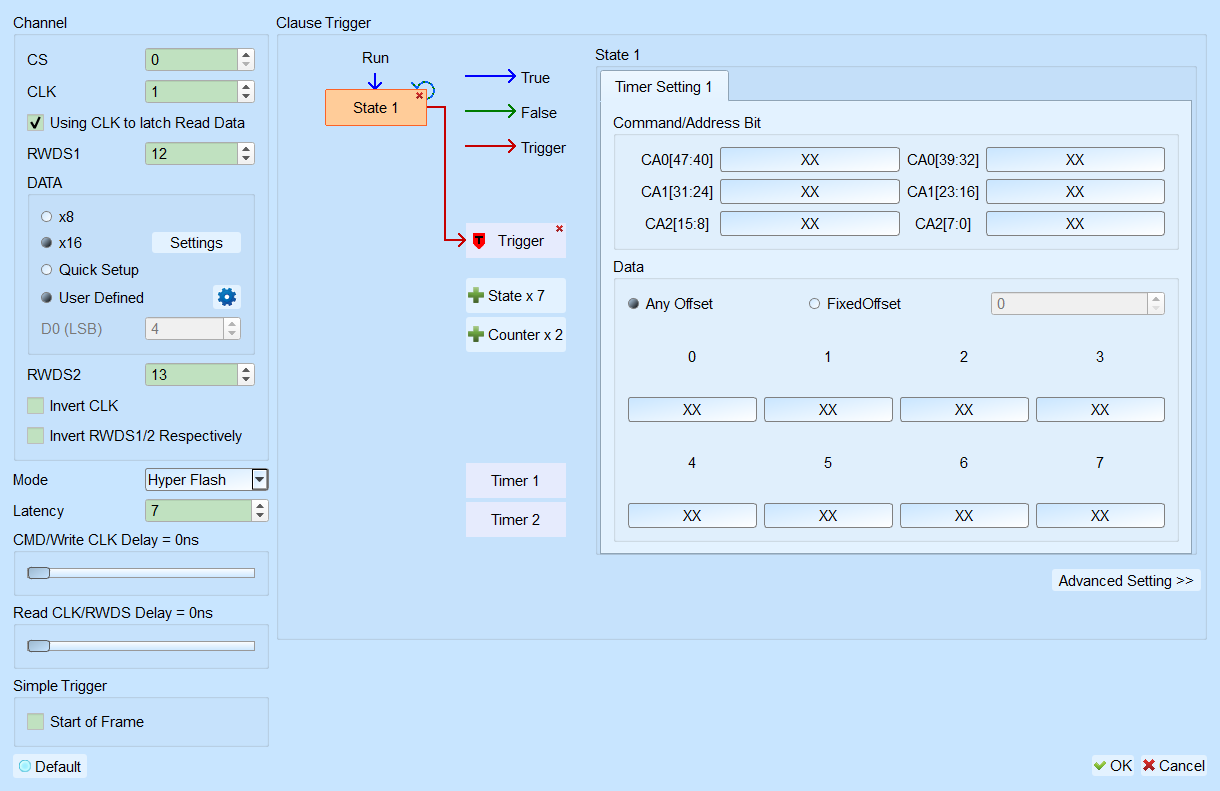

HyperBus Trigger

HyperBus Trigger
  • Channel: 设置 CS、CLK、RWDS1／RWDS2 与 Data 通道（编号略）。
    • Using CLK to latch Read Data: 以 CLK Latch Read Data。勾选时相关选项栏位启用（Enable）。
    • DATA 宽度: x8／x16。Default 为 x16。
    • 快速设置／User Defined: 快速批量设置 Data 通道，或自定义每一 bit。Default 为 User Defined。
    • Settings: Data Arrangement 格式（弹出窗口）。
    • Invert CLK／Invert RWDS: 反向 CLK 或 RWDS1／2。勾选时栏位启用（Enable）。
  • Mode: Hyper Flash／Hyper RAM。Default 为 Hyper Flash。
  • Latency: Latency Sample Point 数量。Default 为 7。
  • CMD／Write CLK Delay、Read CLK／RWDS Delay: 设置 Delay 时间。
  • Simple Trigger: Start of frame。勾选时栏位启用（Enable）。
  • Clause Trigger: 详见 Clause Trigger。
  • 触发条件设置区: 于 Command／Address Bit、Data 输入数据样式；未指定填 XX（Don't care）。
    • Command／Data: Default 各栏为 XX。
    • Offset: Any Offset／Fixed Offset。Default 为 Any Offset，偏移 0。勾选 Fixed Offset 时偏移栏栏位启用（Enable）。
