LIN Trigger (Local Interconnect Network)

LIN 觸發可依訊框事件、Checksum／錯誤條件，或以 Clause Trigger 比對 ID、Parity、Data Length、Data 等資料樣式（X／XXh＝Don't care）。選 LIN 2.2 時可指定 Data Length。

Data Rate 或 checksum 模式不符時可能不觸發。見 Settings、Clause Trigger。

Protocol Decode 說明：LIN

Trigger Settings

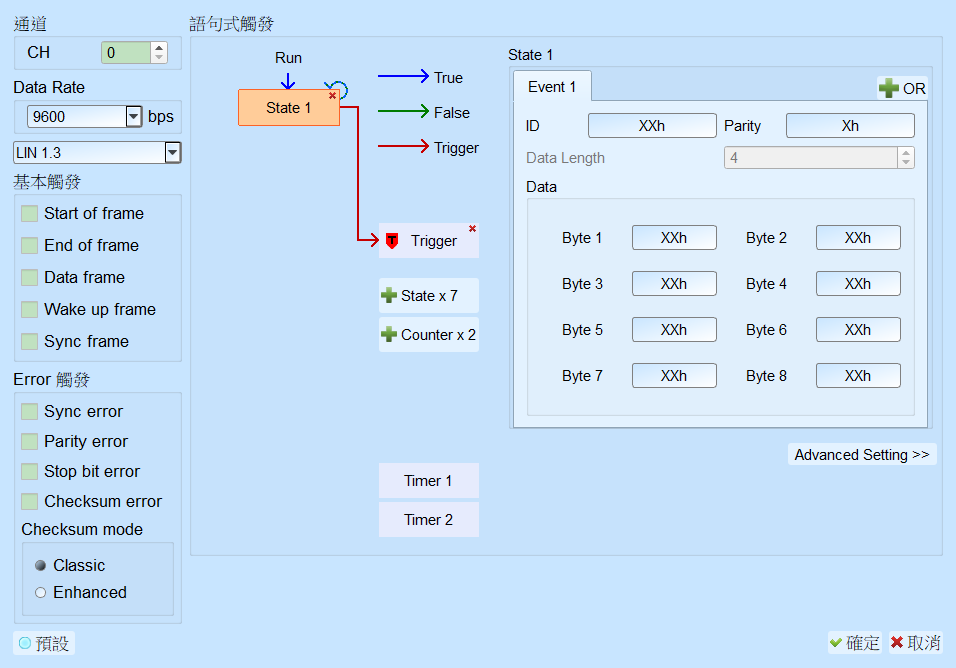

LIN Trigger Settings

• 通道: 設定 LIN 通道。
• Data Rate: Default 為 9600。
• Checksum 模式: Default 為 Classic。
• Simple Trigger: 特定 frame 觸發（如 Start／End／Data／WakeUp／Sync 等）。Default 各項為未勾選。
• Error Trigger: Checksum／Sync／Stop／Parity 等錯誤。Default 各項為未勾選。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區: 於 ID、Parity、Data Length、Data 輸入條件或保留 X。LIN 2.2 可指定 Data Length。
