Mini/Micro LED Trigger

Mini／Micro LED 触发可根据 Clause Trigger（语句式触发）比对 Command（DCLK edge count）与 Data 样式。请正确设置 DCLK Rate、倍率与 Latch。

见 Settings、Clause Trigger。

Protocol Decode 說明：Mini/Micro LED

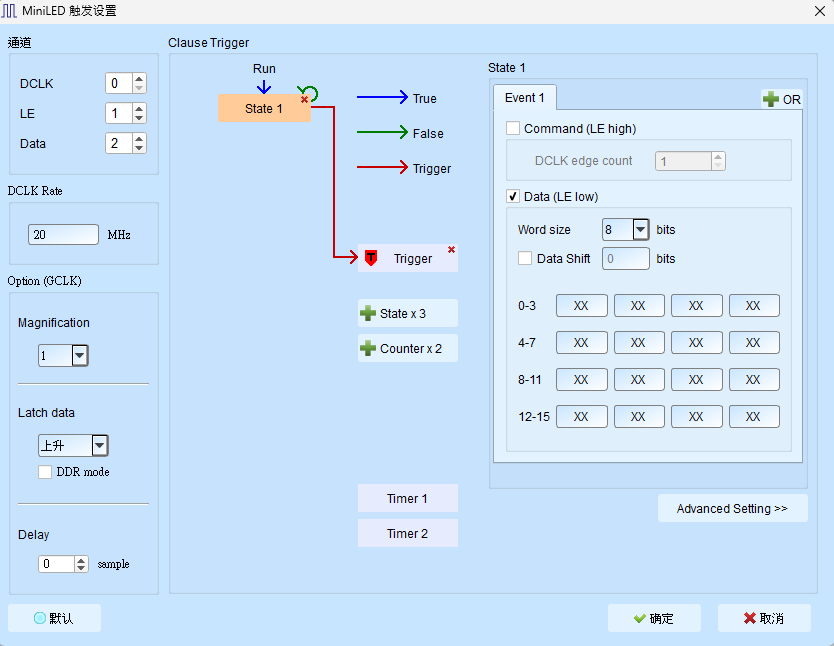

Trigger Settings

Mini/Micro LED Trigger

• Channel: 设置 DCLK、LE、Data 通道（编号略）。
• DCLK Rate: DCLK 速率（MHz）。Default 为 20。
• Option (GCLK):
  • Magnification: 模拟 CLK 相对 DCLK 的倍率（1／2／4／8）。Default 为 1。
  • Latch Data: Rising／Falling。Default 为 Rising。勾选 DDR mode 时此栏栏位停用（Disable）。
  • DDR mode: 双沿采样。勾选时栏位启用（Enable） DDR 行为并停用 Latch 选择。Default 为未勾选。
  • Delay: Delay（sample）。Default 为 0。
• Clause Trigger: 详见 Clause Trigger。
• 触发条件设置区: Command 输入 DCLK edge count；Data 以数据样式输入，未指定填 XX。
  • Command: 勾选时栏位启用（Enable）。Default 为未勾选；edge count Default 1。
  • Data: 勾选时栏位启用（Enable）。Default 为勾选；Size Default 索引 0（8-bit 宽）；各栏 Default XX；Shift Default 0（未勾选）。
