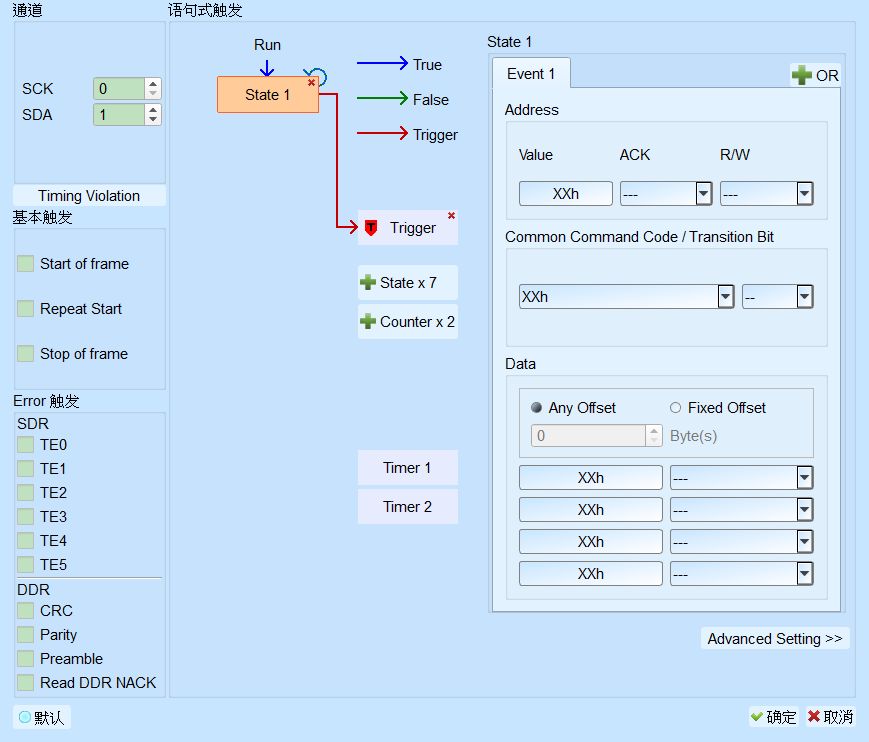

MIPI I3C Trigger (Improved Inter-Integrated Circuit)

MIPI I3C 触发可根据 Start／Repeat Start／Stop、ACK／NACK、Error Trigger（TE0–TE5、CRC／Parity／Preamble），或以 Clause Trigger（语句式触发）比对 Address／CCC／Data。

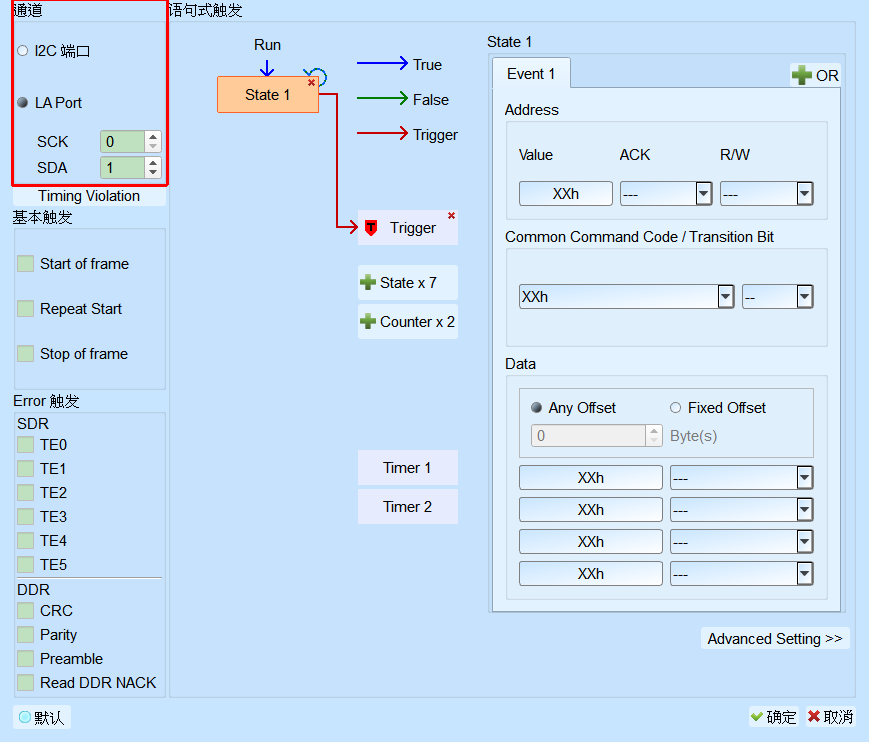

TravelBus 针对 I2C 有特殊通道，因此 TravelBus 软件中 MIPI I3C 触发画面会有额外的通道来源选项。见 Settings、Clause Trigger。

Protocol Decode 說明：MIPI I3C

Trigger Settings

Channel: I2C Port 或 LA Port。Default 为 LA 端口。
Simple Trigger: Start of frame／Repeat Start／Stop of frame。Default 皆为未勾选。
ACK／NACK: Default 皆为未勾选。
Error Trigger: SDR 的 TE0–TE5；DDR 的 CRC／Parity／Preamble。勾选时栏位启用（Enable）。Default 皆为未勾选。
Clause Trigger: 详见 Clause Trigger。
触发条件设置区（State）: 区分为 Address／Common Command Code（CCC）／Data；以数据样式输入，XXh＝Don't care。
- Offset: Any Offset（Default；第一笔符合的 I3C data 即触发）／Fixed Offset（另指定字节位移；offset 0＝第一笔）。

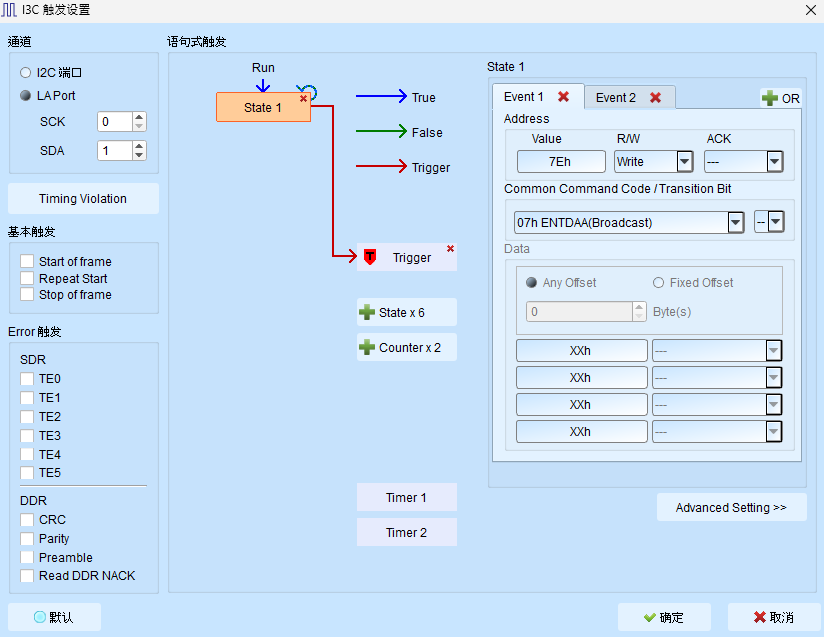

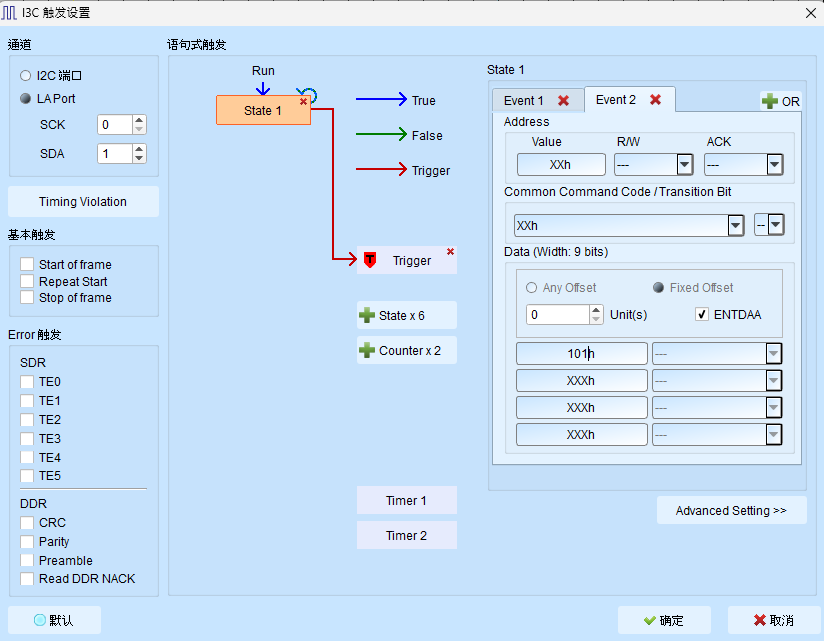

- RSTDAA（06h）／ENTDAA（07h）: Event 1 将 CCC 设为 RSTDAA／ENTDAA；Event 2 勾选 ENTDAA 时，data 宽度须为 9 bit，且固定为 Fixed Offset。

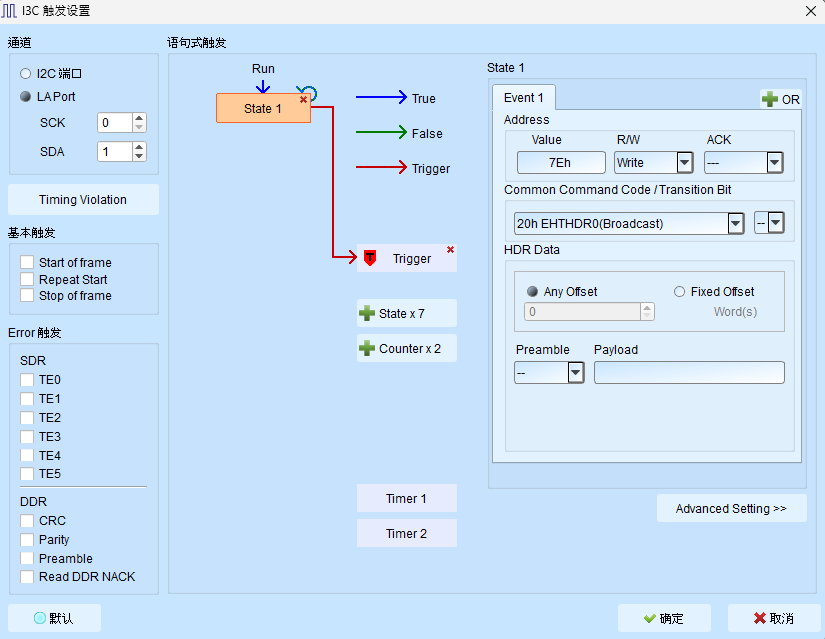

- EHTHDR0（20h）／EHTHDR1（21h）／EHTHDR2（22h） HDR Data: data 格式为 16-bit payload。
