MIPI RFFE Trigger (MIPI RF Front-End Control Interface)

MIPI RFFE 觸發可依 Error Trigger（Start／End of frame、Bus Park Cycle、Parity／Frame Error），或以 Clause Trigger 比對 Command type、Address 與 Data。

見 Settings、Clause Trigger。

Protocol Decode 說明：MIPI RFFE

Trigger Settings

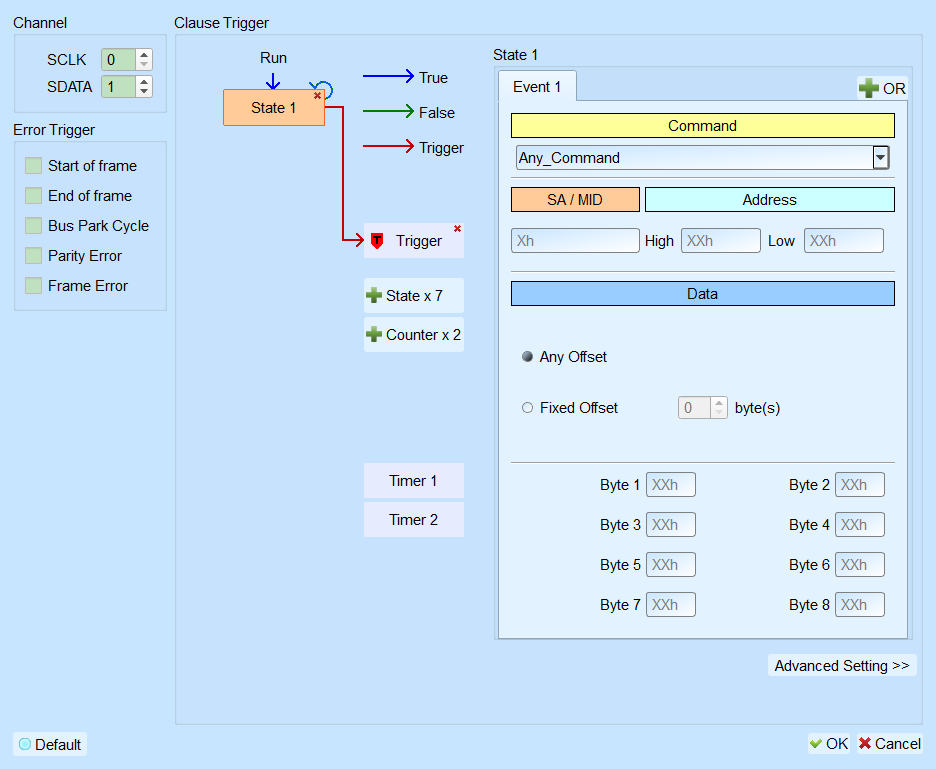

MIPI RFFE Trigger Settings

• Channel: 設定 SCLK、SDATA 通道。
• Error Trigger: Start of frame／End of frame／Bus Park Cycle／Parity Error／Frame Error。勾選時欄位啟用（Enable）。Default 皆為未勾選。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區: 顯示各階層條件；可設定 Command type，以資料樣式輸入 Address／Data，XXh／X＝Don't care。
