MIPI RFFE Trigger (MIPI RF Front-End Control Interface)

MIPI RFFE 触发可根据 Error Trigger（Start／End of frame、Bus Park Cycle、Parity／Frame Error），或以 Clause Trigger 比对 Command type、Address 与 Data。

见 Settings、Clause Trigger。

Protocol Decode 說明：MIPI RFFE

Trigger Settings

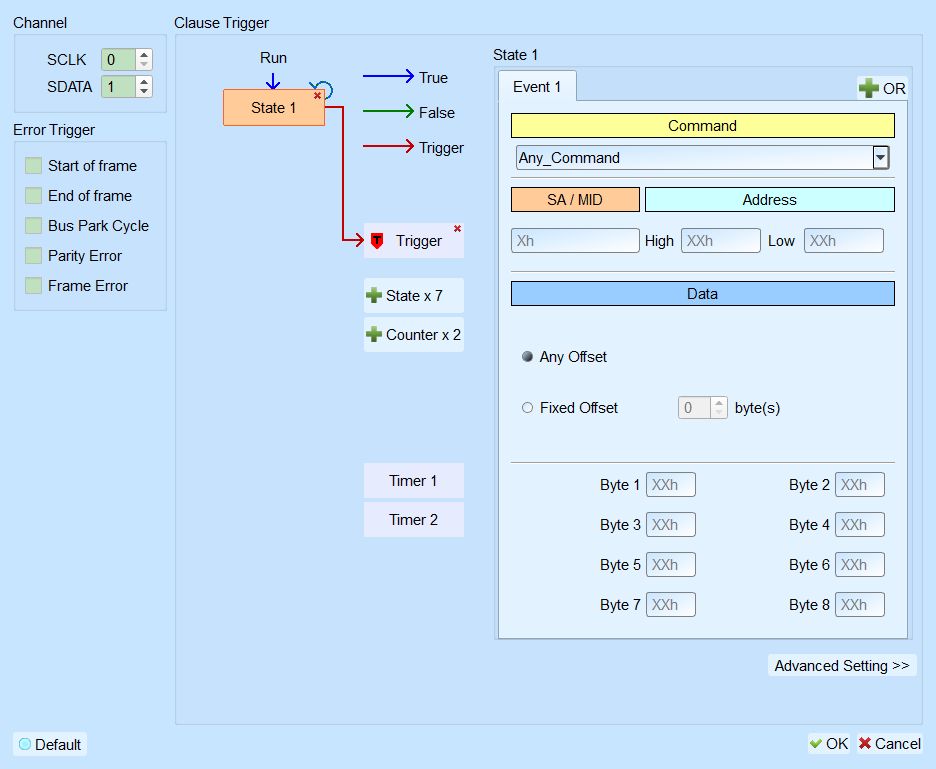

MIPI RFFE Trigger Settings

• Channel: 设置 SCLK、SDATA 通道。
• Error Trigger: Start of frame／End of frame／Bus Park Cycle／Parity Error／Frame Error。勾选时栏位启用（Enable）。Default 皆为未勾选。
• Clause Trigger: 详见 Clause Trigger。
• 触发条件设置区: 显示各层级条件；可设置 Command type，以数据样式输入 Address／Data，XXh／X＝Don't care。
