MMC/eMMC Trigger (Embedded Multi Media Card)

MMC／eMMC（及 SD）触发可根据 Protocol、CMD Only／CMD+RESP、Data Settings、Error Check（CRC／Timeout），或以 Clause Trigger 比对 Command／Response。

点击工具栏「SD/eMMC 通信协议触发」打开设置。见 Settings、Clause Trigger。

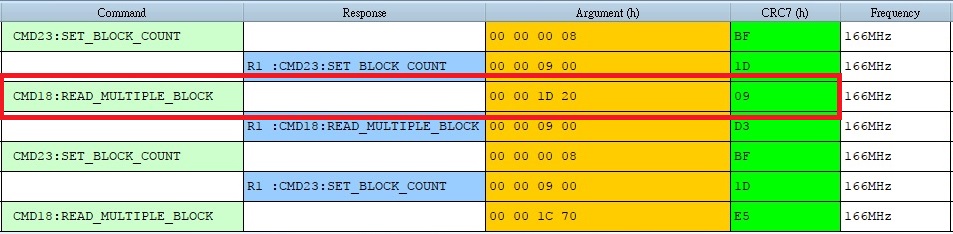

Protocol Decode 說明：MMC/eMMC

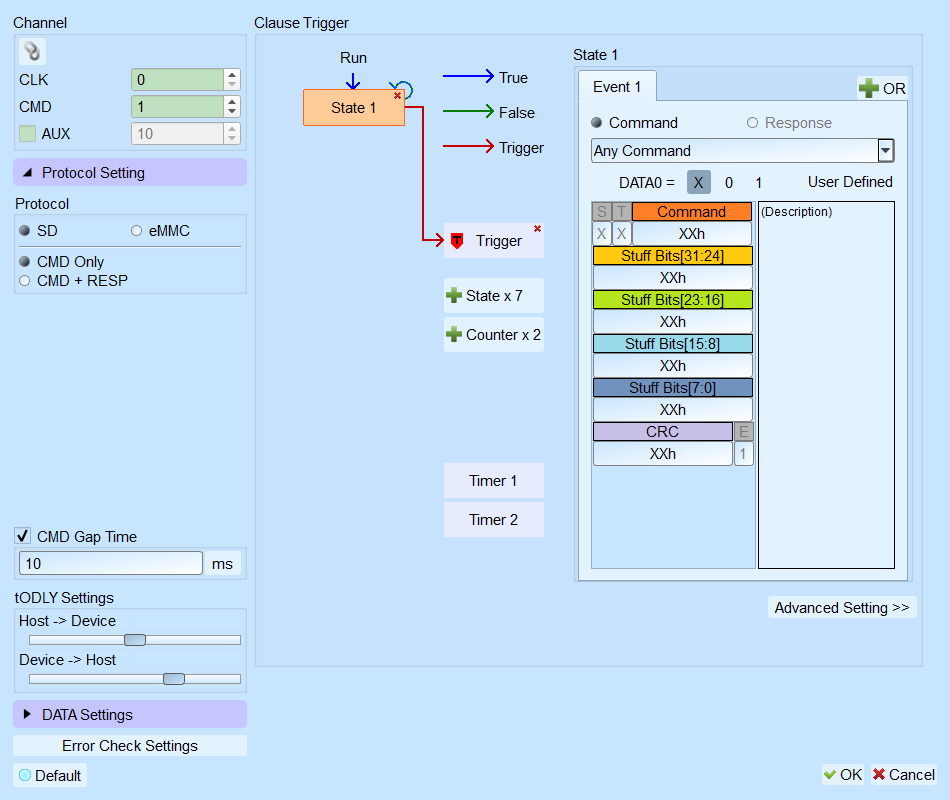

Trigger Settings

Channel: 设置 CLK、CMD、AUX 及 Data 通道。AUX 可用以辅助判断电源状态后再启用 CRC 错误检查；未勾选（不使用 AUX）。
Protocol Setting: SD／MMC。Default 为 SD。
CMD Only／CMD + RESP: 影响层级数与栏位名称／CRC 规则。Default 为 CMD Only。
- CMD Only: 例如 CMD18→CMD12 仅 2 层级，RESP 不计。
- CMD + RESP: 例如 CMD18→R1(CMD18)→CMD12→R1(CMD12)，共 4 层级。
tODLY Setting: 依测量点调整 Host to Device／Device to Host 延迟以准确定位波形。Default：Host to Device 0；Device to Host 5 ns。
Data Settings: Data Pin 通道与使用数量。Default：Data 宽度 4-bit；Data DDR 为未勾选；Data Length 512。
Long Idle: CMD 间隔相关空闲时间。Default 为勾选；时间 10 ms。
Error Check Settings: 打开弹出窗口设置 CRC7／CRC16／Timeout；与 Clause Trigger 为平行架构（何者先发生即触发）。
Clause Trigger: 详见 Clause Trigger。

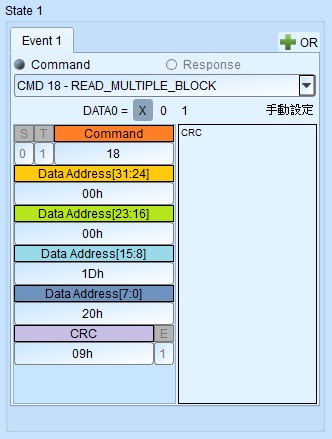

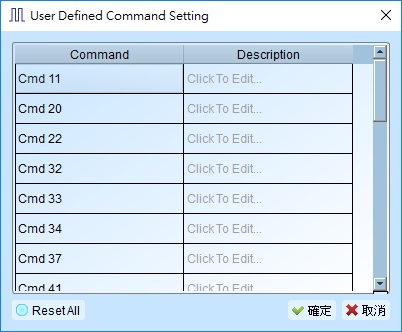

触发条件设置区: 提供各种 Command／Response 参数格式；不确定内容时可先选 Any Command 采集，再以解码结果细调。以数据样式输入，X／XXh＝Don't care；十六进制以 h、二进制以 b 结尾。可选择是否参考 DAT0。触发 Response 时，Response 类型仅供栏位分割显示，实际仍依输入数值比对。亦可自定义 spec 未使用之 CMD（每栏最多 8 字符）。

打开 Error Check 弹出窗口后：

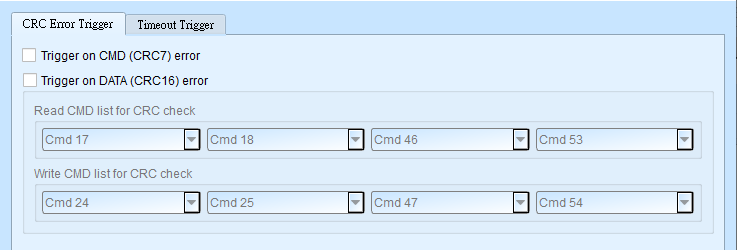

Trigger on CMD (CRC7) error: 开启 Command line CRC 检查。Default 为未勾选。
Trigger on DATA (CRC16) error: 开启 DATA line CRC 检查（需在 Data Settings 填入数据长度、通道，并设置 Write／Read CMD list for CRC check）。Default 为未勾选。

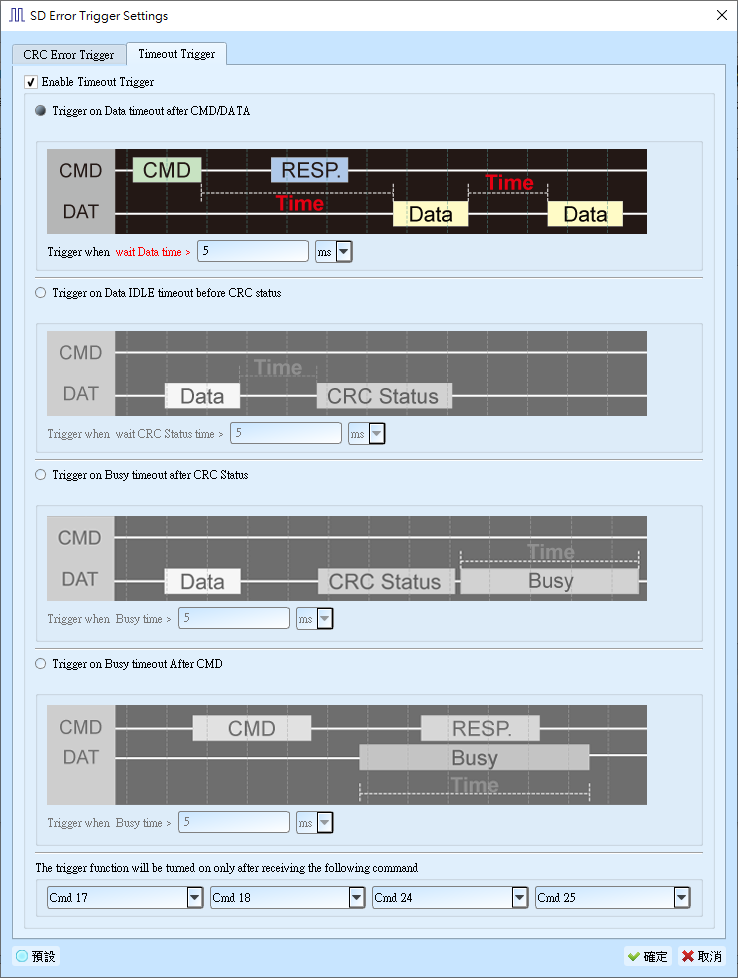

Enable Timeout: 勾选时栏位启用（Enable）下列超时条件。Default 为未勾选。
- Trigger on Data timeout after CMD/DATA: CMD 与 DATA、或 DATA 与 DATA 间隔超时则触发。Default 时间 5 ms。
- Trigger on Data IDLE timeout before CRC status: Write DATA 结束后，CRC status 超时未出现则触发。Default 时间 5 ms。
- Trigger on Busy timeout after CRC status: Write DATA 的 CRC status 结束后，Busy 超时未出现则触发。Default 时间 5 ms。
- Trigger on Busy timeout after CMD: CMD 结束后 Busy 超时未出现则触发。Default 时间 5 ms。
