SD/eMMC Data Trigger

SD／eMMC Data 触发可在指定 Read／Write Command 之后，依 Data Trigger Pattern 比对数据，或依 Timeout 条件触发。

点击工具栏「SD/eMMC Data 通信协议触发」打开设置。见 Settings。

Protocol Decode 說明：MMC/eMMC、SDIO/SD 3.0

Trigger Settings

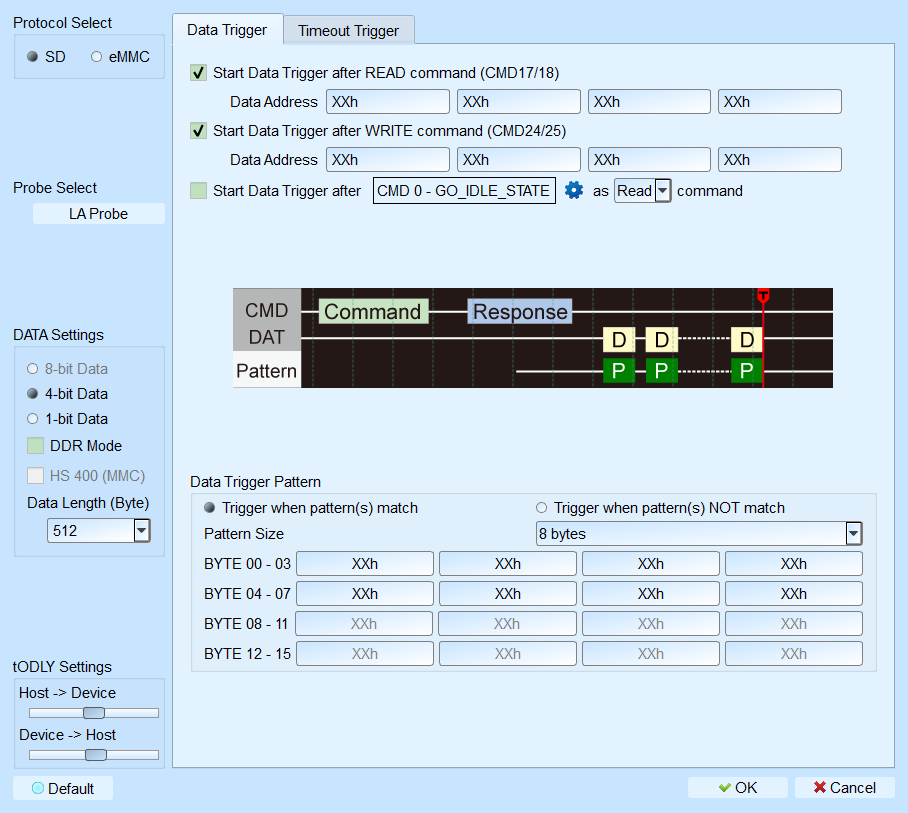

SD／eMMC Data Trigger Settings

• Protocol Select: SD／eMMC。Default 为 SD。
• Probe Select: 选择使用之 Probe。
• Data Settings: 总线宽度与模式。Default：宽度 4-bit；DDR Mode 为未勾选；Data Length 512。
• tODLY Setting: 依测量点调整 Host to Device／Device to Host 延迟。Default：Host to Device 0；Device to Host 500 ps。
• Data Trigger: 设置 Data 触发时机与数据样式。
  • Start Data Trigger after READ command (CMD17/18): 于 CMD17／18 之后，符合 Data Trigger Pattern 则触发。
  • Start Data Trigger after WRITE command (CMD24/25): 于 CMD24／25 之后，符合 Pattern 则触发。
  • Start Data Trigger after “CMD” as “READ” command: 将指定 CMD 视为读／写命令，于该 CMD 之后比对 Pattern。
• Timeout Trigger: 勾选 Enable Timeout 时栏位启用（Enable）。Default：Enable Timeout 为未勾选；选项中 Data timeout after CMD/DATA 为选取状态；各超时时间 Default 5 ms；Busy Timeout 相关 CMD 选取 Default 为 CMD 17／18／24／25。

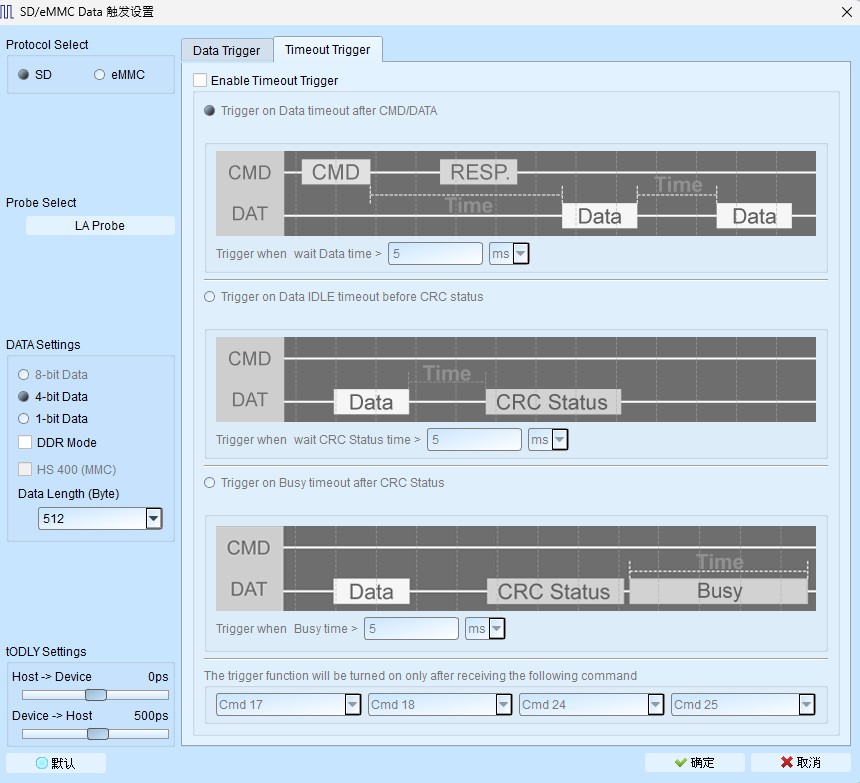

Timeout Trigger

• Trigger on Data timeout after CMD/DATA: Command 或 Data 结束后，Data 维持 idle 超时则触发。Default 5 ms（可自定义）。
• Trigger on Data IDLE timeout after CRC status: Data 结束后、CRC status 前维持 idle 超时则触发。Default 5 ms。
• Trigger on Data IDLE timeout after CMD: Command 结束后、Data 开始前维持 idle 超时则触发。Default 5 ms。
