NAND Flash Trigger
NAND Flash 触发可根据通道与数据宽度、Startup Mode、tREA／tDQSQ、Busy 期间可接受的 Command、Busy time check，或以 Clause Trigger 比对 Address／Command／Data。
Protocol Decode 說明：NAND Flash

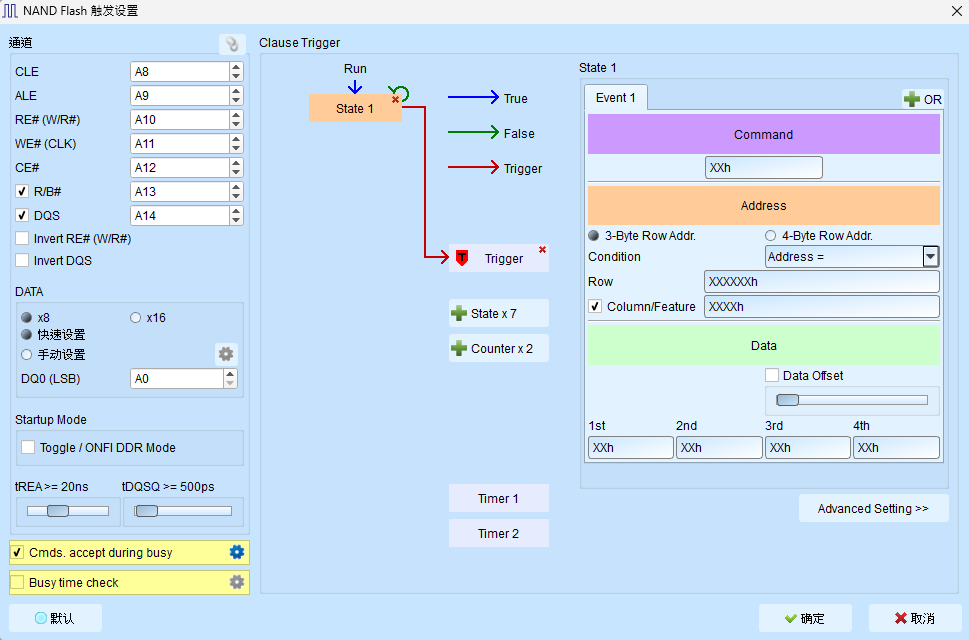

Trigger Settings
- Channel: CLE、ALE、RE、WE、CE、R/B、DQS；可勾选 Reverse RE／Reverse DQS勾选；Reverse RE／Reverse DQS 为未勾选。
- DATA: x8／x16 bit。Default 为 x8。
- 快速设置: 仅设 LSB，软件自动设置其余通道（例如 LSB＝B0 则 MSB＝B7；LSB＝B7 则 MSB＝B14）。Default 为勾选。

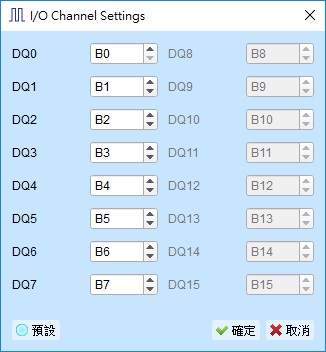

- 手动设置: 按下旁边按键打开弹出窗口逐通道指定。
- Startup Mode: 触发 DDR 模式之 Command／Address／Data 时，请勾选 DQS，并勾选 Flash 初始模式（Toggle／ONFI DDR Mode）；SDR 模式可忽略。Default：Init DDR 为未勾选。
- tREA／tDQSQ: 读取数据时并非在信号变化边沿立即采样，而是延迟一段时间后读取；SDR 为 tREA、DDR 为 tDQSQ。Default：tREA 20 ns（拉杆 200）；tDQSQ 500 ps（拉杆 5）。
- Commands accepted during busy: Busy time check 启用时仍可触发的 Command。Default 为勾选；默认 Command 为 70h／FFh／78h／7Bh（其余 XXh）。空白则 Busy 期间的 Command 会被忽略。
- Busy time check: 勾选后按 Setting… 打开弹出窗口。Default 为未勾选。提供 6 组检查，每组最多 4 个 Command；Busy time ≥ 设定值即触发。
- Clause Trigger: 详见 Clause Trigger。
- 触发条件设置区: 于 Address、Command、Data 输入数据样式，XXh／X＝Don't care。

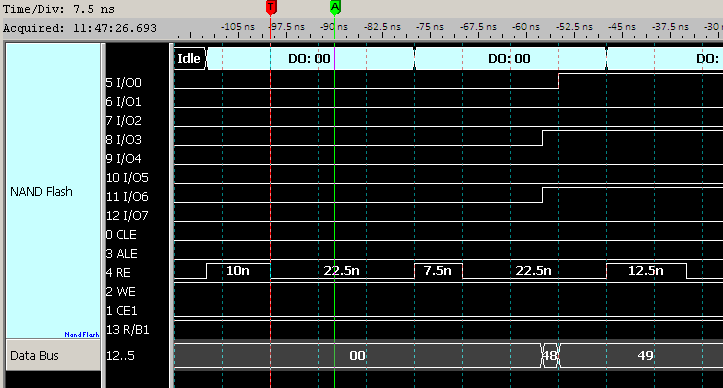

图中游标 T 与游标 A 间之时间即为 tREA：

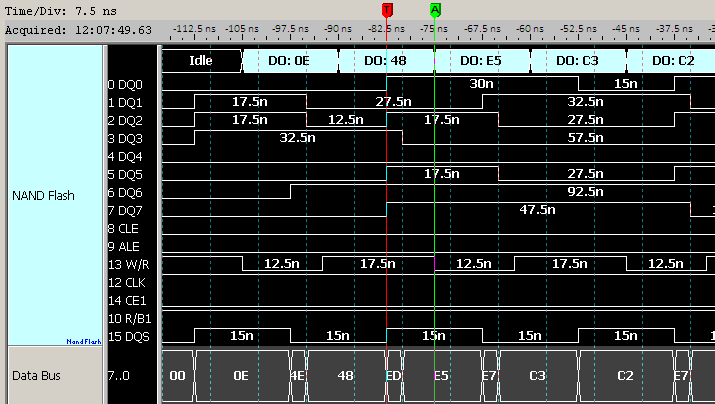

图中游标 T 与游标 A 间之时间即为 tDQSQ：

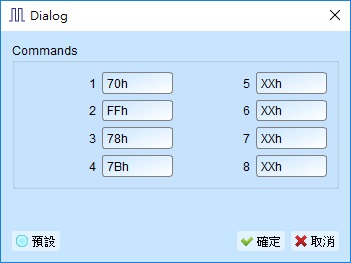

打开 Commands accepted during busy 弹出窗口：

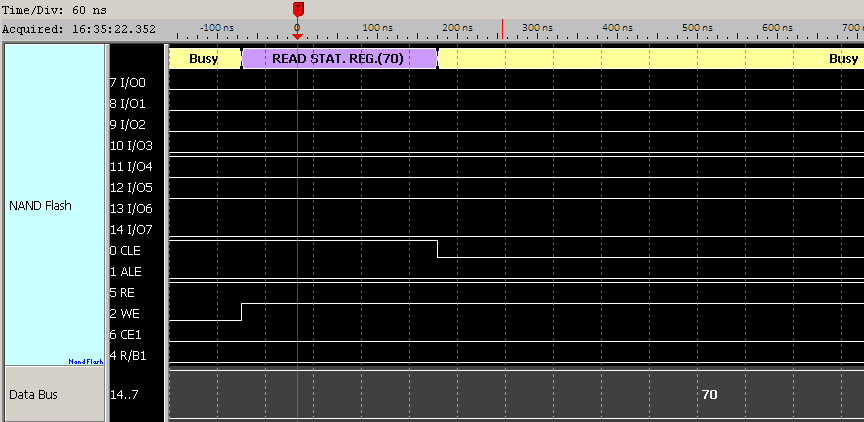

触发于 Busy 状态下的 Command 70h：

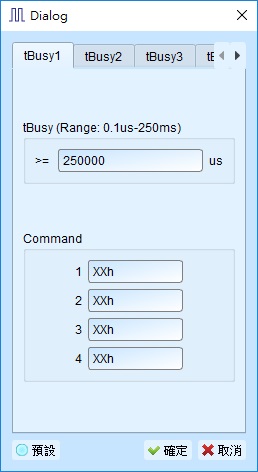

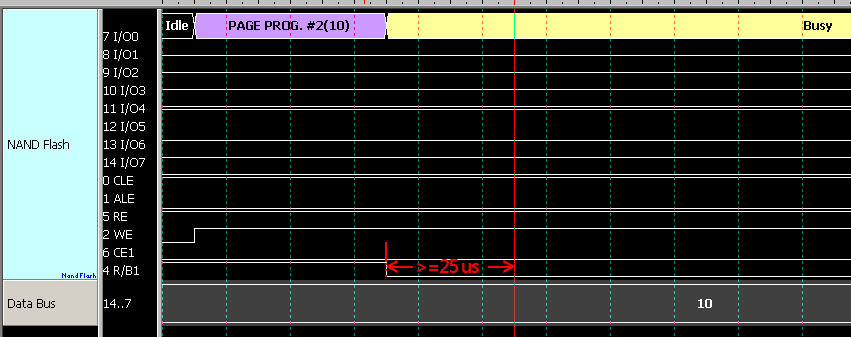

Busy time check 弹出窗口（例：Command 10h 且 Busy time ≥ 25 µs）：
