Serial Flash / SPI NAND Trigger

Serial Flash／SPI NAND 触发可根据 CS Glitch、tSHSL／tCLQV，或以 Clause Trigger 比对 Command／Address／Data（含 Dummy Cycles、固定偏移）。

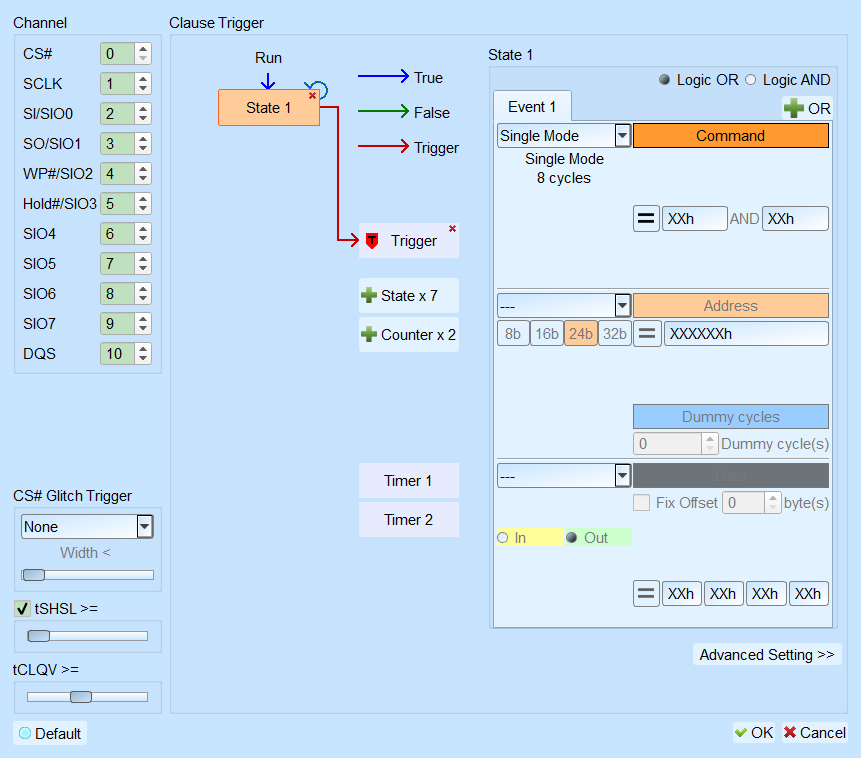

点击工具栏「Serial Flash 通信协议触发」打开设置。见 Settings、Clause Trigger。

Protocol Decode 說明：Serial Flash、SPI NAND

Trigger Settings

Channel: 按模式使用 4–6 个通道（含 CS／CLK／Data／AUX 等）。
CS Glitch Trigger: 触发 CS 噪声；与语句式条件为平行架构（何者先发生即触发）。可分别针对 High Pulse／Low Pulse；最小刻度 0.625 ns，最大 80 ns。Default 拉杆索引为 1。
tSHSL／tCLQV: 调整拉杆使触发贴近 IC 运作；取消勾选 tSHSL 时该项栏位停用（Disable）。tCLQV 设错可能导致 Data 栏触发失败。Default：tSHSL 为勾选（拉杆最小值）；tCLQV Default 8.75 ns。
Clause Trigger: 详见 Clause Trigger。
触发条件设置区: 先以滑杆选择工作模式（Single／Dual／Quad／Octal 等）；于 Command、Address、Data 输入数据样式，XXh／X＝Don't care。可开启比对指定地址 Data，并拖动拉杆调整 Data 起始位置（例如偏移 0 且输入 FFh XXh XXh XXh → Data0＝FFh、其余任意）。若波形有 Dummy Cycles，须将 Dummy 拉杆对齐实际时钟数。可将条件切换为 NOT（NOT 时 Command 可一次输入两组）。
