CAN FD Trigger (Controller Area Network, CAN with Flexible Data-Rate)

CAN／CAN FD 触发可根据帧类型、错误检查，或以 Clause Trigger 比对 ID／Data 数据样式。物理层为 差分（CAN_H／CAN_L）。

Data Rate 或通道形态不符时不会触发。TravelBus 有专用 CAN 端口。见 Settings、Clause Trigger。

Protocol Decode 說明：CAN FD

Trigger Settings

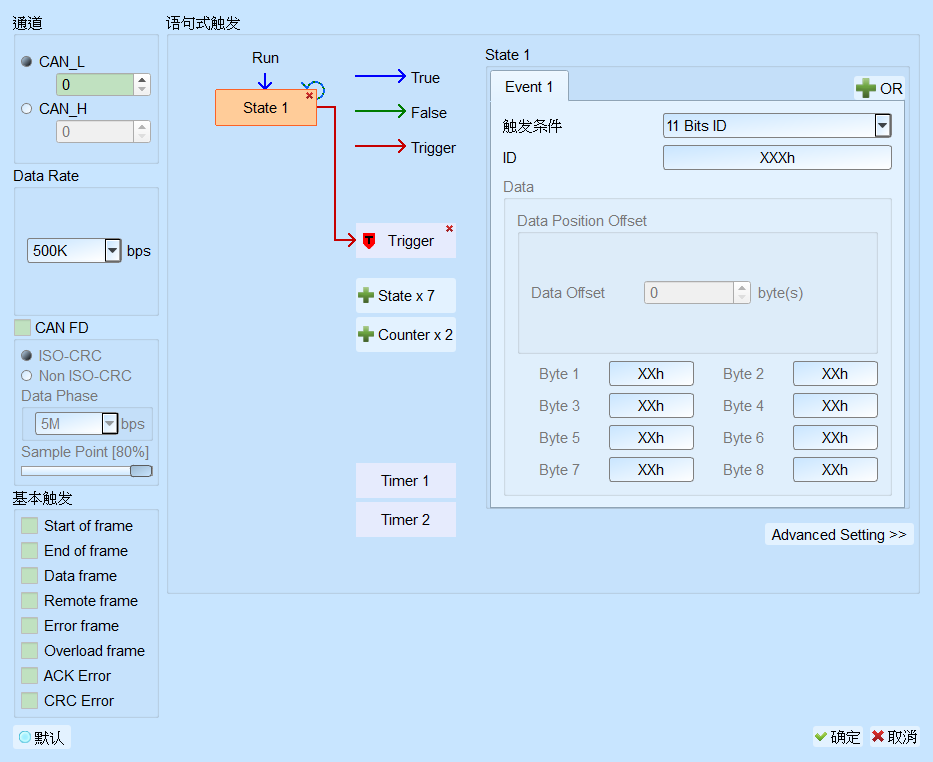

CAN Trigger

CAN Trigger（LA）

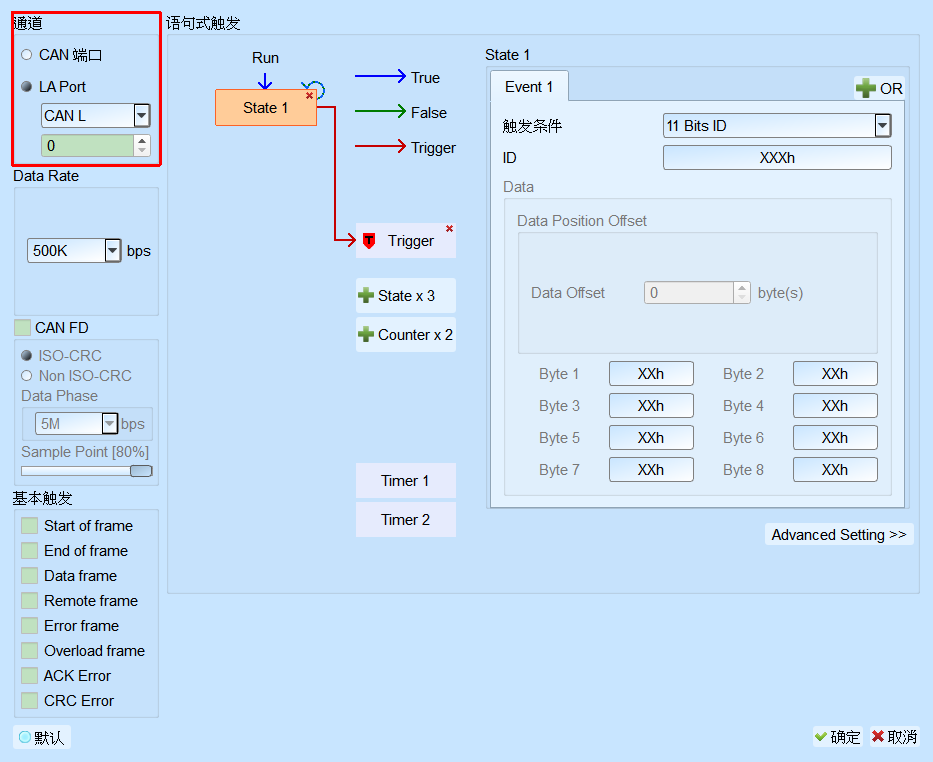

CAN Trigger TravelBus

CAN Trigger（TravelBus；额外通道来源）
  • Channel: CAN 专用端口（TravelBus B）或 LA 通道。Default 為 LA 端口。
  • Channel Input: CAN_H／CAN_L 等输入选择。Default 为索引 0。
  • Data Rate: 仲裁相位速率。Default 为 500K。
  • CAN FD: 启用 CAN FD。勾选时栏位启用（Enable） FD Data Rate／Sample Point／ISO-CRC。Default 为未勾选。
    • FD Data Rate: Default 为 5M。
    • Sample Point: Default 为 80。
    • ISO-CRC／Non ISO-CRC: Default 为 ISO-CRC。
  • Simple Trigger: Data／Remote／Error／Overload／Start／End／ACK Error／CRC Error 等。Default 皆为未勾选。
  • Clause Trigger: 详见 Clause Trigger。
  • 触发条件设置区: Trigger On 含 11-bit ID、29-bit ID、Data、ID+Data；以数据样式输入，XXh／XXXh＝Don't care。
    • Trig Mode: Default 为 11-bit ID；ID Default XXXh；Data1–8 Default XXh；Any Offset Default 为勾选（偏移 0）。
