MII/RMII/RGMII/GMII Trigger (Media Independent Interface)

MII 系列触发可根据帧起止、错误与 Collision 等，或以 Clause Trigger（语句式触发）比对 Destination／Source Address、Ethertype 与 Data。

BusFinder／LA 支持 MII／RMII／RGMII／GMII；TravelLogic／MSO 不支持 GMII，且采样率需达 1 GHz 以上才有 RGMII 选项。见 Settings、Clause Trigger。

Protocol Decode 說明：MII/RMII/RGMII/GMII

Trigger Settings

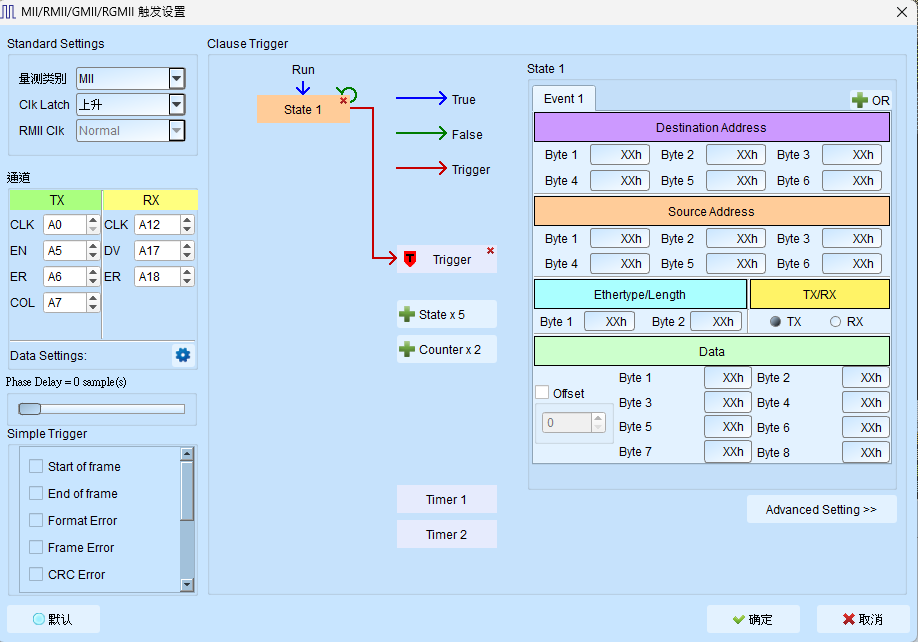

MII Trigger（BusFinder／LA）

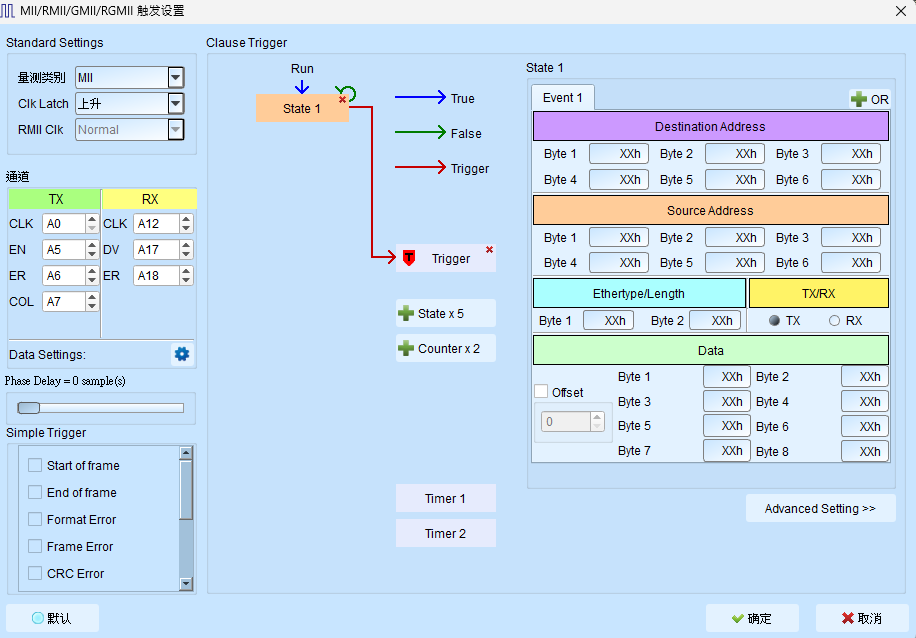

MII Trigger（TravelLogic／MSO）

• 测量类别: MII／RMII／RGMII／GMII（依机种）。Default 为 MII。
• Clk Latch: CLK 上升或下降时 Latch 数据。Default 为索引 0（Rising／High active）。RGMII 时此栏栏位停用（Disable）。
• RMII Clk: 仅在测量类别为 RMII 时栏位启用（Enable）。
• Channel: 设置 TX／RX 控制线与 Data 通道（编号略）；Data Setting 可打开弹出窗口调整 Data 引脚。
• Phase Delay: 以 sample 为单位。Default 为 0。
• Simple Trigger: Start／End、Error Pin、Frame／CRC／Format Error、Carrier Extend（含 Error）、False Indication、Collision 等。Default 皆为未勾选。
• Clause Trigger: 详见 Clause Trigger。
• 触发条件设置区: 于 Destination／Source Address、Ethertype、Data 输入数据样式；XXh＝Don't care。可选 TX／RX。
  • TX／RX: Default 为 TX。
  • Address／Ethertype／Data: Default 皆为 XXh（Data 最多 8 Bytes）。
  • Offset: 勾选 Fixed Offset 时栏位启用（Enable）偏移。Default 为未勾选，偏移 0。
