MII/RMII/RGMII/GMII Trigger (Media Independent Interface)

MII 系列觸發可依訊框起迄、錯誤與 Collision 等，或以 Clause Trigger（語句式觸發）比對 Destination／Source Address、Ethertype 與 Data。

BusFinder／LA 支援 MII／RMII／RGMII／GMII；TravelLogic／MSO 不支援 GMII，且取樣率需達 1 GHz 以上才有 RGMII 選項。見 Settings、Clause Trigger。

Protocol Decode 說明：MII/RMII/RGMII/GMII

Trigger Settings

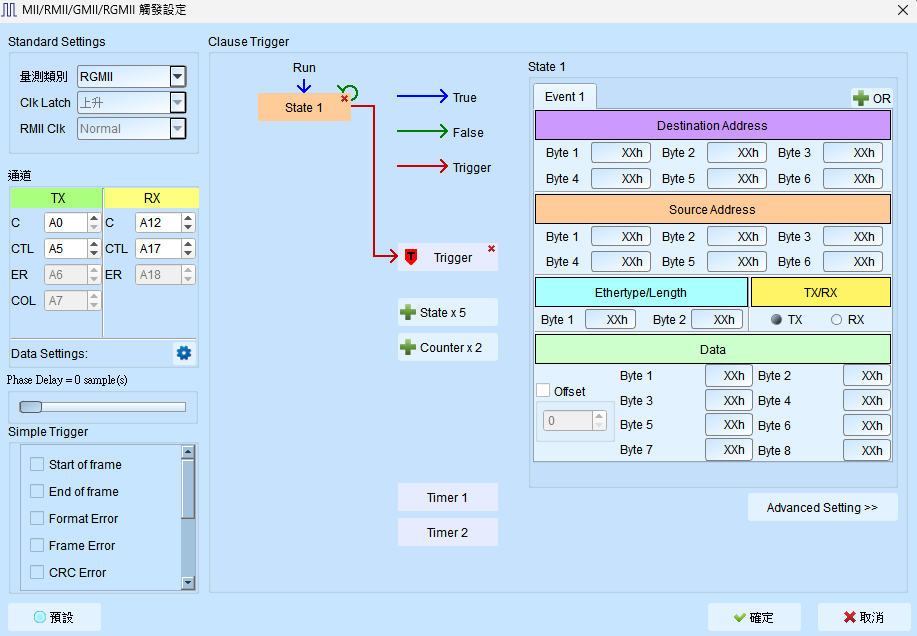

MII Trigger（BusFinder／LA）

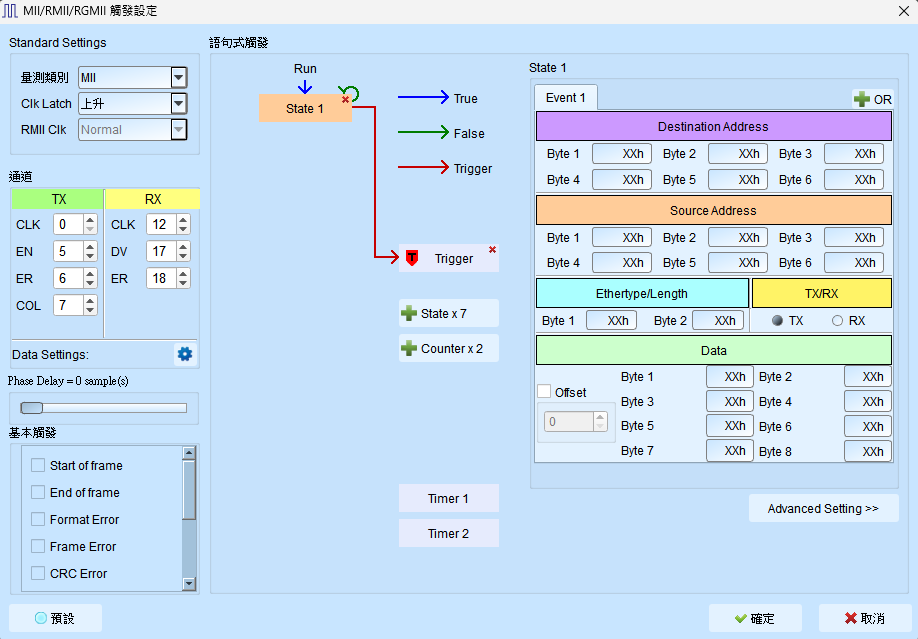

MII Trigger（TravelLogic／MSO）

• 量測類別: MII／RMII／RGMII／GMII（依機種）。Default 為 MII。
• Clk Latch: CLK 上升或下降時 Latch 資料。Default 為索引 0（Rising／High active）。RGMII 時此欄欄位停用（Disable）。
• RMII Clk: 僅在量測類別為 RMII 時欄位啟用（Enable）。
• Channel: 設定 TX／RX 控制線與 Data 通道（編號略）；Data Setting 可開啟彈出視窗調整 Data 接腳。
• Phase Delay: 以 sample 為單位。Default 為 0。
• Simple Trigger: Start／End、Error Pin、Frame／CRC／Format Error、Carrier Extend（含 Error）、False Indication、Collision 等。Default 皆為未勾選。
• Clause Trigger: 詳見 Clause Trigger。
• 觸發條件設定區: 於 Destination／Source Address、Ethertype、Data 輸入資料樣式；XXh＝Don't care。可選 TX／RX。
  • TX／RX: Default 為 TX。
  • Address／Ethertype／Data: Default 皆為 XXh（Data 最多 8 Bytes）。
  • Offset: Fixed Offset 勾選時欄位啟用（Enable）偏移。Default 為未勾選，偏移 0。
